Ford Mondeo: Одинаковые длины – трубопроводы для подачи топлива к форсункам - Система впрыска топлива - Руководство по техобслуживанию и ремонту автомобиля Ford MondeoFord Mondeo: Одинаковые длины – трубопроводы для подачи топлива к форсункам

Топливо поступает к форсункам по напорным трубопроводам одинаковой длины. Сопла соединены зажимными винтами с головкой блока цилиндров. Медные уплотняющие кольца защищают их концы от прямого контакта с окружающими деталями. Замена уплотняющих шайб обычно производится после каждого демонтажа сопла.

Подача топлива
Подача топлива
Топливопроводы от насоса к форсункам.

1 — Сливной топливопровод с соединительным винтом и уплотнением, 2 — Форсунки с медным уплотнением, 3 — Впрыскивающие трубопроводы высокого давления, 4 — Топливный насос.

Форсунки Mondeo имеют относительно тонкую конструкцию (штифтовая форсунка). Направление впрыска из шести отверстий ориентировано примерно в центр на специально профилированную полость камеры сгорания в поршне внутри цилиндра. В 85-кВт-двигателе используются другие варианты форсунок по сравнению с 66-кВт-двигателем. Форсунки по-разному калиброваны, что приводит к различным скоростям прохождения топлива.

Электроника и механика
Электроника и механика
2,0-литровые DuraTorg-DI-двигатели Ford работают с современной регулирующей техникой. Их блоки управления трансмиссией (РСМ) используют 32-разрядную шину и CAN-шину для передачи данных.

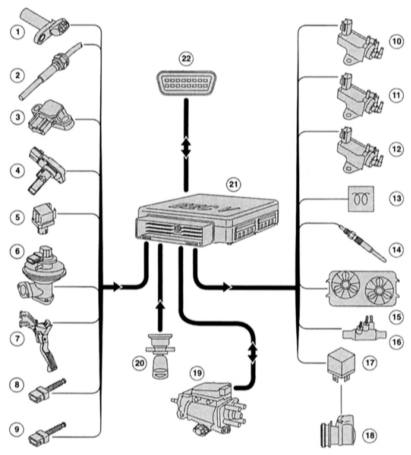

1 — Позиционный датчик коленчатого вала (СКР), 2 — Температурный датчик головки блока цилиндров (СНТ), 3 — Датчик абсолютного давления во впускном трубопроводе с датчиком температуры наружного воздуха (T-MAP), 4 — Датчик воздушной массы (MAF), 5 — Датчик давления окружающего воздуха (BARD), 6 — Клапан рециркуляции отработанного газа (EGR, только в 66 кВт) с встроенным датчиком положения, 7 — Позиционный датчик педали акселератора (АРР), 8 — Выключатель стоп-сигнала и педали тормоза (ВРР), 9 — Позиционный выключатель педали сцепления (СРР), 10 — Электромагнитный клапан заслонки впускного трубопровода, 11 — Электромагнитный клапан рециркуляции отработавшего газа (EGR),

12 — Электромагнитный клапан давления наддува (только в 85 кВт), 13 — *Контролер предварительного разогрева/лампочка неисправностей, 14 — Штифтовые свечи накаливания, 15 — Двигатель вентилятора системы охлаждения, 16 — Электрический вспомогательный нагрев, 17 — АС-реле (WAC), 18 — АС-сцепление компрессора, 19 — Плунжерный распределительный топливный насос (Bosch VP30/VP44) с блоком управления насосом (PCU), 20 — Замок – выключатель зажигания, 21 — EEC-V-PCM, 22 — Диагностический разъем (DLC).

* Контролер предварительного разогрева c двумя функциями. 1. Время предварительного разогрева; 2. Система контроля регулирования двигателя, как только установлена системная неисправность, во время движения мигает лампочка.
