Ford Mondeo: Повышает гидравлический коэффициент полезного действия – топливный насос высокого
давления - Система впрыска топлива - Руководство по техобслуживанию и ремонту автомобиля Ford MondeoFord Mondeo: Повышает гидравлический коэффициент полезного действия – топливный насос высокого давления

В качестве «раздатчика указаний» для всех функций насосов используется расположенный с верхней стороны насоса блок управления (PCU), который находится в «электрическом» контакте с периферией двигателя и педалью акселератора. Bosch VP 30/VP 44 в Mondeo управляются с помощью электромагнитного клапана высокого давления, который нагружает осевые поршни. Клапан работает в переменном режиме, открывается и закрывается строго по данным параметрической характеристики, хранимой в PCU.

Впрочем, началом подачи в Mondeo уже больше не командует игольчатый подвижной датчик – команда «Go» непосредственно исходит от блока управления насосом и попадает через электромагнитный датчик высокого давления в гидравлическую систему. Начало подачи топлива определяется по точке момента закрытия электромагнитного клапана, конец подачи задает точка момента открытия, и объем топлива определяется временным интервалом, в течение которого электромагнитный клапан высокого давления закрыт.

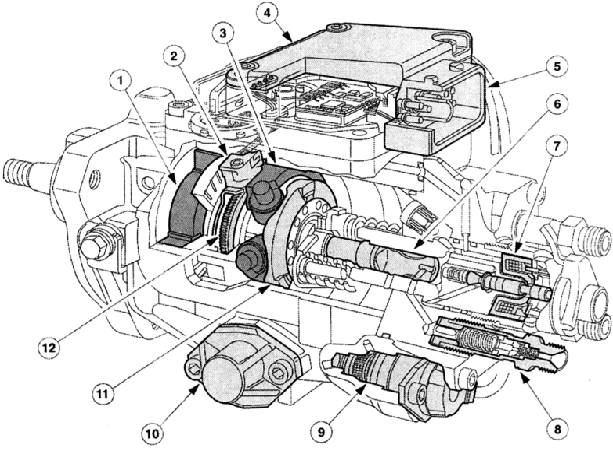

Распределительный ТНВД VP 30
Распределительный ТНВД VP 30
1 — Шиберный насос, 2 — Датчик угла поворота, 3 — Роликовое кольцо, 4 — Блок управления насосом (PCU), 5 — Штекерное соединение, 6 — Осевой поршень, 7 — Электромагнитный клапан высокого давления, 8 — Редукционный клапан, 9 — Электромагнитный клапан для настройки начала впрыскивания (FITS), 10 — Регулятор впрыскивания, 11 — Подъемная шайба, 12 — Ротор датчика управляющих импульсов.

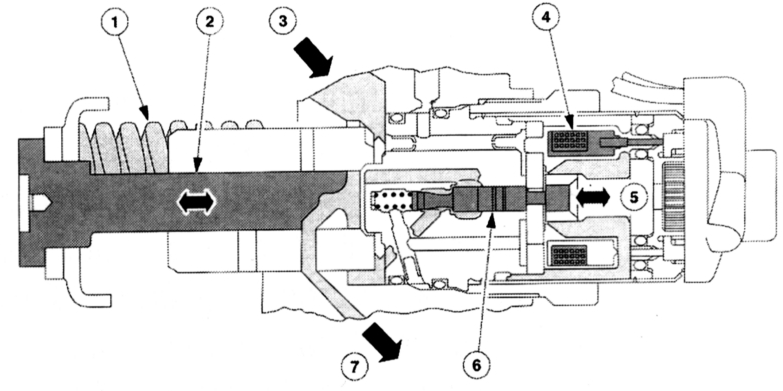

Электромагнитный клапан высокого давления
Электромагнитный клапан высокого давления
1 — Прижимная пружина, 2 — Осевой поршень, 3 — Подача топлива, 4 — Катушка, 5 — Направление закрытия от открытия, 6 — Игла клапана, 7 — Отвод к форсунке.

    Стандарт только в DuraTorg-DI 85 кВт – охладитель топлива
    По сравнению с VP 30 в ТНВД VP 44 реализовано более высокое давление. Естественно этот факт определяет рост температур циркулирующего дизельного топлива. Для того чтобы уровень температуры даже пр ...

    Распределение работы – ротор датчика управляющих импульсов
    Для того чтобы каждый цилиндр в правильной последовательности и к нужному моменту времени был «накормлен», ротор датчика управляющих импульсов и датчик угла поворота действуют соответственно как р ...
