Для того чтобы каждый цилиндр в правильной последовательности и к нужному моменту времени был «накормлен», ротор датчика управляющих импульсов и датчик угла поворота действуют соответственно как распределитель. Ротор датчика управляющих импульсов соединен непосредственно с приводным валом двигателя, а датчик угла поворота прочно связан с роликовым кольцом. Как только электромагнитный клапан направляет регулятор впрыскивания, поворачивается роликовое кольцо и тем самым датчик угла поворота в положение «рано» или «поздно». Ротор датчика управляющих импульсов имеет на каждый цилиндр «впадину между зубьями». Желанное «предложение» для датчика угла поворота – он сканирует впадины и отправляет соответствующую информацию на PCU для последующего использования. Эти сигналы являются основой для текущего углового положения коленчатого вала, текущей частоты вращения ТНВД и системы регулирования начала впрыскивания.

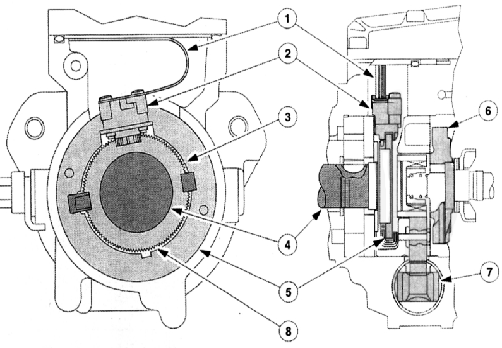

Ротор датчика управляющих импульсов и датчик угла поворота
1 — Токопроводящая пленка, 2 — Датчик угла поворота, 3 — Ротор датчика управляющих импульсов, 4 — Приводной вал, 5 — Вращающее кольцо подшипника, 6 — Подъемная шайба, 7 — Регулятор впрыскивания, 8 — Впадина между зубьями.
