Mazda 626: Общий вид панели приборов

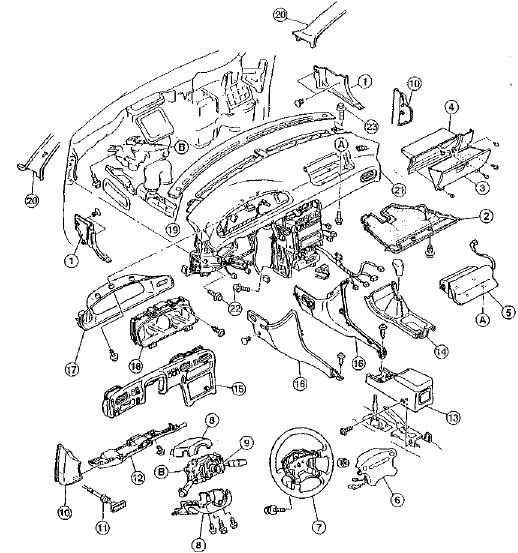

Автомобили выпуска с 01/92 по 07/97, оснащенные надувными подушками безопасности со стороны водительского и переднего пассажирского сидений 1 - передний боковой облицовочный элемент; 2 - нижний облицовочный элемент панели приборов; 3 - вещевой ящик; 4 - крышка вещевого ящика; 5 - система срабатывания надувной подушки безопасности со стороны переднего пассажирского сидения; 6 - система срабатывания надувной подушки безопасности со стороны водительского сидения; 7 - рулевое колесо; 8 - облицовочный элемент рулевой колонки; 9 - выключатель на колонке рулевого управления; 10 - боковая крышка; 11 - рычаг открытия замка капота; 12 - нижняя крышка щитка приборов; 13 - задняя консоль; 14 - передняя консоль; 15 - панель блока выключателей; 16 - боковой облицовочный элемент; 17 - крышка щитка приборов; 18 - комбинированный прибор; 19 - верхняя накладка (планка) панели приборов; 20 - облицовочный элемент А-колонки; 21 - панель приборов; 22 - винт (22 Нм); 23 - винт (10 Нм).
А-А и В-В: с помощью данных обозначений показаны связанные друг с другом детали автомобиля.
