Mazda 626: Снятие и установка центральной консоли - Салон - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка центральной консоли

Автомобили выпуска с 01/92 по 07/97 Снятие Внимание. На автомобилях, оснащенных системой срабатывания надувной подушки безопасности, под центральной консолью размещены приборы управления системой.

• Автомобили со ступенчатой коробкой передач: снять рукоятку рычага переключения передач.

• Переместить консоль - 1 - назад, тем самым она будет выведена из зацепления с фиксаторами -А-.

• Потянуть консоль вверх и снять ее с автомобиля. Гофрированный чехол рычага переключения передач может остаться установленным на верхней части консоли - 1 - .

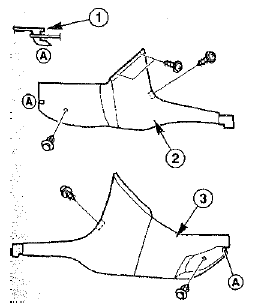

• Снять боковые облицовочные элементы центральной консоли. Для этого необходимо вывернуть винты и вывести облицовочные элементы из зацепления с крючками - 1 - . 2 - левый облицовочный элемент, 3 - правый облицовочный элемент. Крючки - 1 - располагаются в местах, обозначенных буквой -А-.

• Вывернуть 4 винта крепления задней консоли.

• Поднять вверх заднюю часть центральной консоли и снять ее с автомобиля.

Установка • Установить заднюю консоль на автомобиль и закрепить ее с помощью 4 винтов.

• Ввести в зацепление с крючками левый и правый облицовочный элемент центральной консоли и закрепить их винтами.

• Установить переднюю консоль. Продеть рычаг переключения передач через гофрированный чехол. Одновременно нажать и переместить вперед верхнюю часть консоли. При этом должны защелкнуться 6 фиксаторов.

• Установить рукоятку рычага переключения передач.

Автомобили выпуска с 08/97 Снятие Внимание. На автомобилях, оснащенных системой срабатывания надувной подушки безопасности, под центральной консолью размещены приборы управления системой.

• Автомобили с механической коробкой передач: снять рукоятку рычага переключения передач.

• При наличии снять выключатели системы подогрева сидений и фароочистителей. Для этого следует взять маленькую, обернутую изоляционной лентой отвертку и осторожно подковырнуть выключатели. Разъединить штекерный разъем и вынуть выключатели.

• Снять крышку - 1 - . Крышка крепится при помощи фиксаторов -В-, а со стороны -А- входит в зацепление с крючком. Подковырнуть крышку и переместить ее вверх таким образом, чтобы вывести из зацепления с крючком -А-.

• Вывернуть 6 винтов -2-, находящихся на боковой части центральной консоли, и переместить консоль -3- вверх.

Установка • Установить центральную консоль на автомобиль. При этом продеть рычаг переключения передач через гофрированный чехол.

• Провести через монтажные отверстия провода выключателей системы подогрева сидений и фароочистителей и подключить их к соответствующим выключателям. Установить выключатели в консоль и надавить на них.

• Установить центральную консоль и закрепить ее с помощью 6 винтов.

• Ввести спереди крышку в зацепление с крючком и переместить ее вниз. Фиксаторы должны защелкнуться.

• Установить рукоятку рычага переключения передач.
