Элементы зубчатого ременного привода (дизельный двигатель мощностью 74 кВт/100

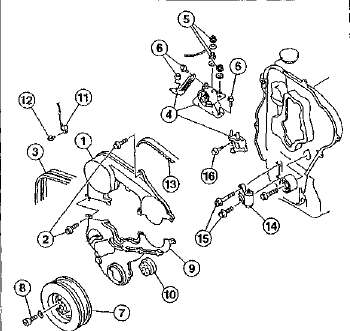

Элементы зубчатого ременного привода (дизельный двигатель мощностью 74 кВт/100 л.с.) 1 - Верхняя крышка зубчатого ремня 2 - Болты, 10 Нм 3 - Клиновой ремень 4 - Подшипник двигателя N3 5 - Гайки, 90 Нм 6 - Болты/гайка, 70 Нм 7 - Шкив коленчатого вала 8 - Болт, 30 Нм 9 - Нижняя крышка зубчатого ремня 10 - Внутренний поясок шкива 11 - Датчик угла поворота коленчатого вала 12 - Болт, 10 Нм 13 - Зубчатый ремень 14 - Автоматическое натяжное устройство зубчатого ремня 15 - Болты, 25 Нм 16 - Болт, 45 Нм

1 - Шестерня распределительного вала 2 - Направляющий ролик 3 - Зубчатый ремень

1 - Шестерня распределительного вала 2 - Направляющий ролик 3 - Зубчатый ремень 4 - Шестерня насос охлаждающей жидкости 5 - Натяжной ролик 6 - Натяжное устройство зубчатого ремня 7 - Распределительная шестерня коленчатого вала 8 - Шестерня ТНВД 9 - Распределительный вал 10 - Коромысло 11 - Мост коромысла

    Элементы зубчатого ременного привода двигатель мощностью 55 кВт/75 л.с.)
    Элементы зубчатого ременного приводадвигатель мощностью 55 кВт/75 л.с.) 1 - Защита моторного отсека 2 - Болт, 10 Нм 3 - Клиновой ремень 4 - Направляющий ролик ремня компрессора кондиционера 5 - ...

    Указания по снятию и установке зубчатого ремня
    Подробно снятие и установка зубчатого ремня для дизельного двигателя мощностью 74 кВт/100 л с не описываются. В данной главе помещены лишь основные указания по установке. Автоматическое натяжное ...
