Mazda 626: Элементы зубчатого ременного привода двигатель мощностью 55 кВт/75 л.с.)

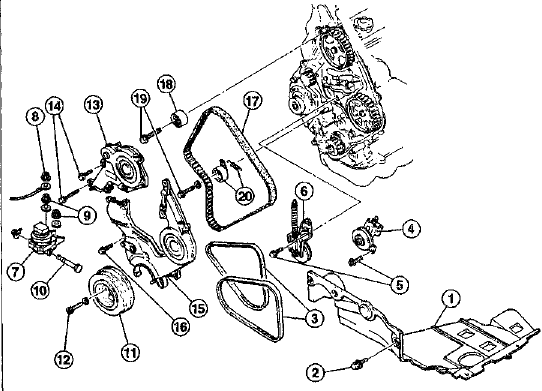

Элементы зубчатого ременного приводадвигатель мощностью 55 кВт/75 л.с.) 1 - Защита моторного отсека 2 - Болт, 10 Нм 3 - Клиновой ремень 4 - Направляющий ролик ремня компрессора кондиционера 5 - Болты, 45 Нм 6 - Автоматическое натяжное устройство зубчатого ремня 7 - Подшипник двигателя N3 8 - Гайка, 80 Нм 9 - Гайки, 90 Нм 10 - Болт, 110 Нм 11 - Шкив коленчатого вала 12 - Болт, 30 Нм 13 - Верхняя крышка зубчатого ремня 14 - Болты, 10 Нм 15 - Нижняя крышка зубчатого ремня 16 - Болт, 10 Нм 17 - Зубчатый ремень 18 - Направляющий ролик 19 - Болты, 45 Нм 20 - Направляющий ролик с пружиной
Ослабление и затяжка болтов головки цилиндров
• Ослабить болты головки цилиндров по порядку с 10 до 1, затем затянуть их в несколько этапов в порядке с 1 по 10.
Номинальная длина болтов - 113,2-113,8 мм, предельно допустимая - 114,5 мм.
1 этап: динамометрическим ключом моментом 30 Нм.
2 этап: на 1/4 оборота (90°+15-0° ) жестким ключом.
3 этап: на 1/4 оборота (90о+15-00 ) жестким ключом.
Элементы зубчатого ременного привода (бензиновый двигатель объемом 2,5 л)
Элементы зубчатого ременного привода (бензиновый двигатель объемом 2,5 л)
1 - Шкив насоса охлаждающей жидкости 2 - Болты, 10 Нм 3 - Натяжной ролик 4 -
Болты, 25 Нм 5 - Гидронасос 6 - Болт, 40 Н ...
Элементы зубчатого ременного привода (дизельный двигатель мощностью 74 кВт/100
л.с.)
Элементы зубчатого ременного привода (дизельный двигатель мощностью 74 кВт/100
л.с.) 1 - Верхняя крышка зубчатого ремня 2 - Болты, 10 Нм 3 - Клиновой ремень
4 - Подшипник двигателя N3 5 - Гайк ...
