Honda Accord: Проверка состояния вентиляторов системы охлаждения и цепей их включения,замена
вентиляторов - Системы охлаждения, отопления - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Проверка состояния вентиляторов системы охлаждения и цепей их включения,замена вентиляторов

Старайтесь не прикасаться к лопастям крыльчаток руками, инструментом и деталями одежды. Во избежание получения травмы или повреждения оборудования, не запускайте двигатель при неисправном вентиляторе. Не предпринимайте попыток отремонтировать сломанные лопасти крыльчатки, - меняйте ее в сборе!

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ


На всех моделях, оборудованных К/В, предусмотрено два вентилятора - один для обдува радиатора системы охлаждения двигателя, и второй для обдува конденсатора системы кондиционирования. Описываемые ниже процедуры одинаково применимы к обоим вентиляторам.

1. Для проверки исправности функционирования электромотора привода вентилятора

1. Для проверки исправности функционирования электромотора привода вентилятора рассоедините разъем его проводки. Теперь, при помощи оборудованного предохранителем прово- да-перемычки подсоедините вентилятор непосредственно к батарее. Если крыльчатка не начнет вращаться, замените электромотор.

2. Если мотор в порядке, проверьте состояние предохранителей вентилятора системы охлаждения (предохранители помещены в монтажный блок, находящийся слева под панелью приборов, на моделях V6 проверьте предохранители #3 и #6, на 4-цилиндровых - #4), датчика(ов)-выключателя(ей) вентилятора(ов), реле вентилятора системы охлаждения, реле вентилятора К/В (монтажный блок в двигательном отсеке) и соединительной электропроводки соответствующего контура.

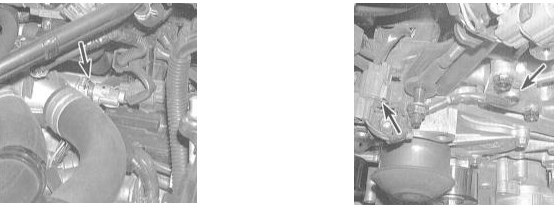

на 4-цилиндровых моделях предусмотрен только один датчик-выключатель вентилятора системы охлаждения, на моделях V6 таких датчиков-выключателей два (“А” и “В”).

3. Для проверки исправности функционирования любого из датчиков-выключателей

3. Для проверки исправности функционирования любого из датчиков-выключателей вентилятора системы охлаждения, отсоедините разъем его электропроводки. Запустите двигатель и при помощи омметра удостоверьтесь в отсутствии проводимости между клеммами датчика-выключателя при холодном двигателе (ниже 88°С проводимость должна отсутствовать). Замыкание датчика-выключателя должно происходить после прогрева охлаждающей жидкости до температуры свыше 92 ÷ 96 °С. Температура замыкания датчика-выключателя конденсатора К/В составляет 108°С. В случае нарушения описанной зависимости наличия проводимости замените неисправный датчик-выключатель. Размыкание каждого из датчиков-выключателей должно происходить при температуре на 3 ÷ 8 градусов ниже температуры их замыкания.

Не оставляйте двигатель работающим при отсоединенных датчиках-выключателях

Не оставляйте двигатель работающим при отсоединенных датчиках-выключателях дольше, чем это необходимо для проведения описанных проверок. Не тяните с восстановлением исходного подсоединения электропроводки, затем, дав вентилятору немного повращаться, выключите зажигание.

4. На 4-цилиндровых моделях предусмотрен только один термочувствительный датчик-выключатель, контролирующий функционирование вентиляторов обеих систем (охлаждения и кондиционирования воздуха). На моделях V6 таких датчиков-выключателей два - по одному для каждой из систем.

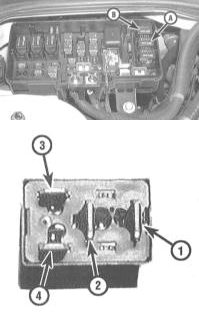

5. Для проверки реле вентиляторов, извлеките соответствующее реле из своего гнезда

5. Для проверки реле вентиляторов, извлеките соответствующее реле из своего гнезда в монтажном блоке, подсоедините к батарее клемму 3 и заземлите клемму 4. Исправное реле должно замкнуться, создав проводимость между клеммами 1 и 2, которая должна исчезнуть при отключении питания.
