Iran Khodro Samand: СНЯТИЕ ПРИВОДНЫХ ВАЛОВ - ЛЕВЫЙ ПРИВОДНОЙ ВАЛ
9. Повернуть рулевое колесо вправо до упора.

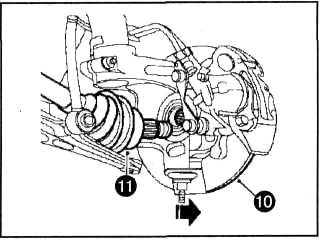

10. Потянуть поворотный кулак в сборе со ступицей наружу, чтобы извлечь из него приводной вал, как показано на рисунке.
11. Извлечь приводной вал из диффе ренциала.
СНЯТИЕ ПРИВОДНЫХ ВАЛОВ
1. На стоящем на поверхности авто мобиле, отвернуть гайку крепления и отсоединить
шток стабилизатора попе речной устойчивости от нижнего рыча га подвески.
2. Поднять автомобиль на подъем нике ...
СНЯТИЕ ПРИВОДНЫХ ВАЛОВ - ПРАВЫЙ ПРИВОДНОЙ ВАЛ
12. Повернуть рулевое колесо влево до упора.
1З. Отвернуть две гайки фиксирующих болтов промежуточного подшипника.
14. Повернуть фиксирующие болты так, чтобы их головки отошли от поверхнос ти
...
