Iran Khodro Samand: СНЯТИЕ ПРИВОДНЫХ ВАЛОВ - ПРАВЫЙ ПРИВОДНОЙ ВАЛ
12. Повернуть рулевое колесо влево до упора.

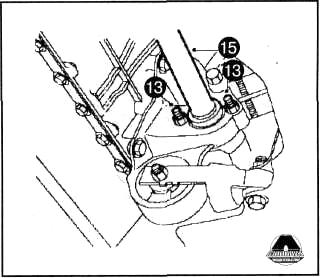

1З. Отвернуть две гайки фиксирующих болтов промежуточного подшипника.
Цветная поролоновая крошка.14. Повернуть фиксирующие болты так, чтобы их головки отошли от поверхнос ти наружного кольца промежуточного подшипника.
15. Потянуть ступицу в сборе с пово ротным кулаком наружу, также потянуть внутренний приводной вал, чтобы вы свободить промежуточный подшипник из кронштейна крепления.
16. Снять пыльник с внутреннего шар нира приводного вала.
17. Извлечь приводной вал через кронштейн крепления промежуточного подшипника.
СНЯТИЕ ПРИВОДНЫХ ВАЛОВ - ЛЕВЫЙ ПРИВОДНОЙ ВАЛ
9. Повернуть рулевое колесо вправо до упора.
10. Потянуть поворотный кулак в сборе со ступицей наружу, чтобы извлечь из него
приводной вал, как показано на рисунке.
11. Извлечь приводной вал и ...
УСТАНОВКА ПРИВОДНЫХ ВАЛОВ - ЛЕВЫЙ ПРИВОДНОЙ ВАЛ
1. Установить в дифференциал внут ренний шарнир равных угловых скоро стей (ШРУС),
затем надавить на ШРУС, чтобы он встал в свое исходное положе ние.
2. Установить наружный ШРУС в пово ротный ку ...
