Iran Khodro Samand: СНЯТИЕ ПРИВОДНЫХ ВАЛОВ

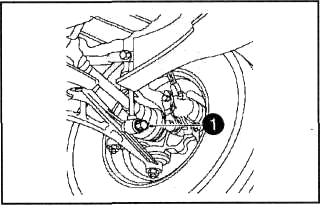

1. На стоящем на поверхности авто мобиле, отвернуть гайку крепления и отсоединить шток стабилизатора попе речной устойчивости от нижнего рыча га подвески.
2. Поднять автомобиль на подъем нике.
З. Снять необходимое колесо.
4. Снять брызговик двигателя.
5. Слить трансмиссионное масло с ко робки передач.

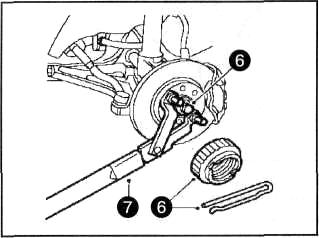

6. Извлечь шплинт и отвернуть гайку крепления.
7. Используя специальный удержива ющий инструмент(25102021), отвернуть гайку крепления приводного вала.

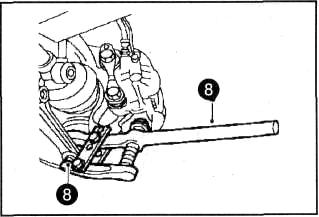

8. Отвернуть гайку крепления шаровой опоры и, используя специальный съемник (24704001), отсоединить рычаг подвески от поворотного кулака.

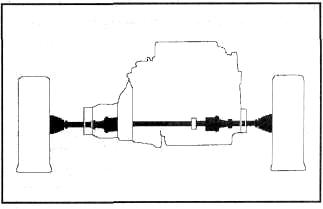

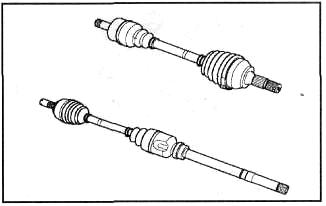

ПРИВОДНЫЕ ВАЛЫ
...
СНЯТИЕ ПРИВОДНЫХ ВАЛОВ - ЛЕВЫЙ ПРИВОДНОЙ ВАЛ
9. Повернуть рулевое колесо вправо до упора.
10. Потянуть поворотный кулак в сборе со ступицей наружу, чтобы извлечь из него
приводной вал, как показано на рисунке.
11. Извлечь приводной вал и ...
