Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА ЗАПИРАНИЯ - КУЗОВ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА ЗАПИРАНИЯ

1. Снять панель облицовки двери.

2. Извлечь стекло двери (см. выше).

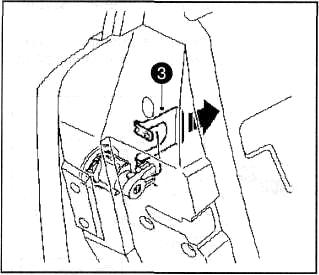

З. Снять стопорный зажим цилиндра замка двери через внутреннюю часть двери, как

З. Снять стопорный зажим цилиндра замка двери через внутреннюю часть двери, как показано на рисунке.

Актуальная информация грузоперевозки ата на сайте. . Подробности ремонт замков екатеринбург у нас.

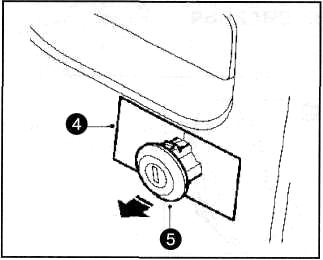

4. Предохранить, наклеив клейкую ленту на поверхность вокруг цилиндра замка,

4. Предохранить, наклеив клейкую ленту на поверхность вокруг цилиндра замка, лакокрасочное покрытие двери от повреждений.

5. Надавить на кнопку запирания две ри изнутри.

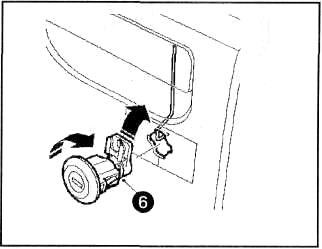

6. Удерживая кнопку запирания двери нажатой, провернуть цилиндр замка по часовой

6. Удерживая кнопку запирания двери нажатой, провернуть цилиндр замка по часовой стрелке и поднять его, высвободив из соединительного штока, как показано на рисунке.

ПЕРЕДНЯЯ ДВЕРЬ

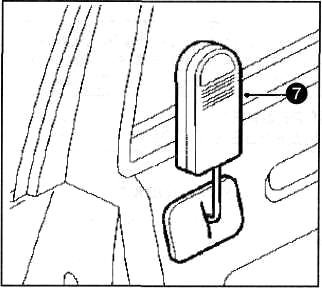

7. Снять кнопку запирания двери с соединительного штока.

7. Снять кнопку запирания двери с соединительного штока.

ЗАДНЯЯ ДВЕРЬ

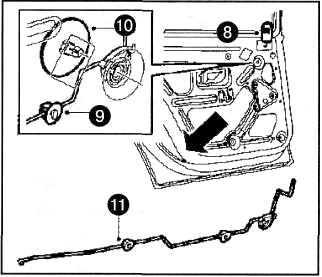

8. Снять кнопку запирания двери с со единительного штока.

8. Снять кнопку запирания двери с со единительного штока.

9. Отсоединить горизонтальный со единительный шток от зажима на двери.

10. Выпрессовать поворотный зажим из двери.  11. Извлечь соединительный шток в сборе через отверстие в двери.

ПЕРЕДНЯЯ И ЗАДНЯЯ ДВЕРИ

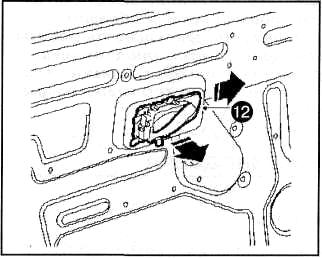

12. Отсоединить от зажимов и аккуратно снять внутреннюю ручку открытия двери.

12. Отсоединить от зажимов и аккуратно снять внутреннюю ручку открытия двери.

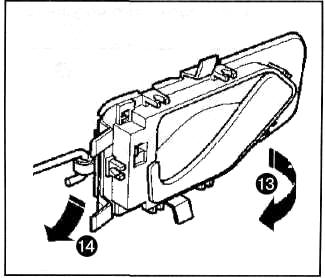

1З. Повернуть рукоятку на 90° по отно шению к двери.

1З. Повернуть рукоятку на 90° по отно шению к двери.

14. Повернуть ручку по часовой стрел ке, чтобы высвободить ее с соедини тельного штока, как показано на ри сунке.

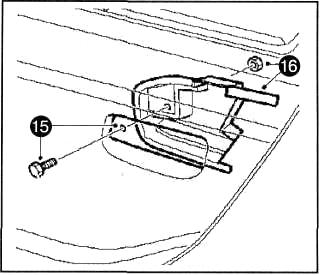

15. Поднять дверную ручку и отвернуть винт крепления.

15. Поднять дверную ручку и отвернуть винт крепления.

16. Изнутри двери отвернуть гайку и извлечь крышку.

17. Снять наружную ручку двери.

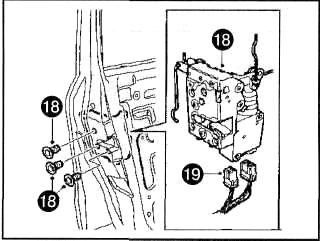

18. Отвернуть три винта крепления и извлечь механизм запирания в сборе.

18. Отвернуть три винта крепления и извлечь механизм запирания в сборе.

19. Отсоединить два центральный разъ ема (на задней двери один разъем).

20. Установка производится в последовательности обратной снятию.

20. Установка производится в последовательности обратной снятию.

    ЗАМОК ДВЕРИ - СНЯТИЕ И УСТАНОВКА ЦИЛИНДРА ЗАМКА
    1. Извлечь заглушки из двери. 2. Завернуть специальный инструмент в вилку, как показано на рисунке. З. Нажать на инструмент, чтобы высво бодить вилку из цилиндра замка двери, как показано ...

    МОЛДИНГ ДВЕРИ
    СНЯТИЕ 1. Отсоединить в первую очередь верхнюю часть молдинга от двери. 2. Отсоединить полностью молдинг от двери. УСТАНОВКА 1. Установить молдинг на дверь. Убедиться, что его положение прав ...
