Iran Khodro Samand: ЗАМОК ДВЕРИ - СНЯТИЕ И УСТАНОВКА ЦИЛИНДРА ЗАМКА

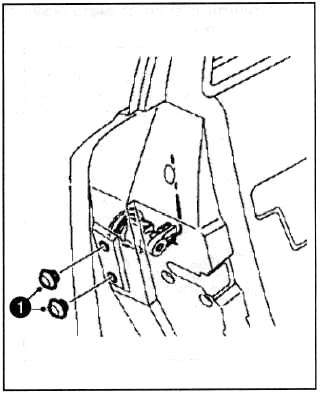

1. Извлечь заглушки из двери.

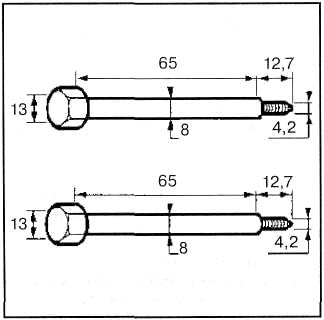

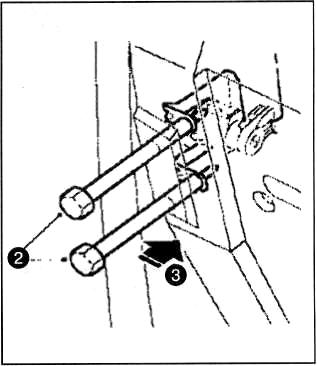

2. Завернуть специальный инструмент в вилку, как показано на рисунке.
Доставка цветов в Горняк dostavka-byketov.ru.

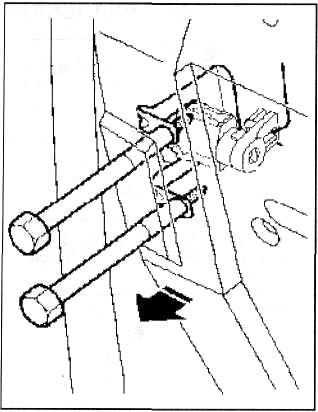

З. Нажать на инструмент, чтобы высво бодить вилку из цилиндра замка двери, как показано на рисунке.
4. Извлечь верхний специальный болт, чтобы отвести соединительный шток.

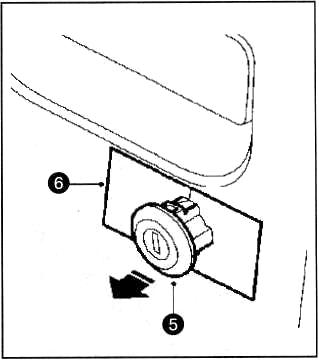

5. Переместить цилиндр в сторону на ружной стороны автомобиля.
6. Предохранить поверхность кузова вокруг отверстия под цилиндр замка.
7. Надавить на кнопку запирания за мка изнутри.

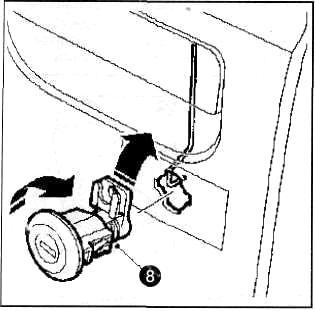

8. Извлечь цилиндр замка, провернув его по часовой стрелке, затем поднять, чтобы отсоединить от штока специаль ного приспособления.
9. Установка производится в последовательности обратной снятию.
ВНИМАНИЕ Перед снятием специального инструмента, убедиться в том, что цилиндр замка надежно зафиксирован в зажиме, как показано на рисунке.
ОГРАНИЧИТЕЛЬНЫЙ ШТОК ХОДА ДВЕРИ - СНЯТИЕ И УСТАНОВКА
1. Поднять в крайнее положение стек ло двери и снять панель облицовки.
2. Извлечь палец, указанный на ри сунке.
З. Отвернуть две гайки крепления к двери.
4. Извлечь шток ограничения открытия ...
СНЯТИЕ И УСТАНОВКА МЕХАНИЗМА ЗАПИРАНИЯ
1. Снять панель облицовки двери.
2. Извлечь стекло двери (см. выше).
З. Снять стопорный зажим цилиндра замка двери через внутреннюю часть двери, как
показано на рисунке.
4. Предохранить, накл ...
