Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО ПОДДОНА
1. Отсоединить отрицательную клем му от аккумуляторной батареи.
2. Снять приводной ремень вспомога тельного оборудования (для автомоби лей с кондиционером).
З. Установить автомобиль на подъем ник и поднять.
4. Отвернуть болты и гайки крепления и снять брызговик двигателя.
Написать сообщение welltur www.wellturkey.ru.5. Слить моторное масло, отвернув пробку маслосливного отверстия, в специальную емкость для сбора ГСМ (горюче-смазочных материалов).

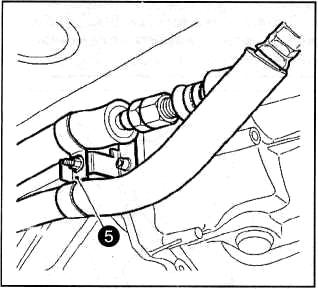

6. Отвернуть гайку, снять фиксирую щую пластину и отвести в сторону пат рубки компрессора кондиционера.
7. Отвернуть 4 болта крепления, отсо единить разъем компрессора кондици онера и отвести его в сторону.

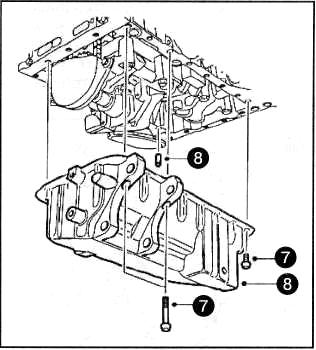

8. Отвернуть в несколько подходов болты крепления масляного поддона.
9. Снять масляный поддон, аккуратно отсоединив его от блока цилиндров.
Извлечь направляющие штифты.
10.Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий.
• Очистить и промыть масляный поддон.
• Удалить все остатки герметика с поверхности сопряжения масляного поддона с блоком цилиндром.
• Проверить прокладку на наличие повреждений, при необходимости за менить новой.

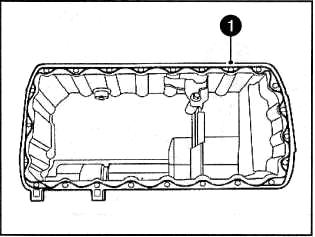

11. Нанести валик герметика на поверхность сопряжения масляного поддона, как показано на рисунке.
12.Установить в блок цилиндров направляющие штифты.
1З.Установить масляный поддон на двигатель, затем установить и затянуть болты крепления поддона моментом затяжки 16 Н-м.
14. Установить компрессор кондици онера на двигатель, затянуть 4 болта крепления и подсоединить разъем.
15. Закрепить патрубки системы кон диционирования.
16.Установить брызговик двигателя и затянуть болты и гайки крепления.
17. Опустить автомобиль.
18. Залить требуемое моторное масло.
19. Подсоединить отрицательную клем му к аккумуляторной батарее.
20.Запустить двигатель и проверить место сопряжения масляного поддона с блоком на наличие утечек моторного масла.
ЗАМЕНА МОТОРНОГО МАСЛА И МАСЛЯНОГО ФИЛЬТРА
1. Поднять автомобиль.
2. Отвернуть три болта, две гайки и снять нижний брызговик двигателя.
З. Отвернуть пробку маслосливного отверстия, слить моторное масло в специально
подготовленную емкость.
...
МАСЛЯНЫЙ НАСОС - СНЯТИЕ
1. Снять масляный поддон.
2. Отвернуть два винта крепления и снять крышку звездочки привода мас ляного
насоса с блока цилиндров.
З. Отвернуть три болта крепления и снять масляный насос с блока цил ...
