Iran Khodro Samand: МАСЛЯНЫЙ НАСОС - СНЯТИЕ
1. Снять масляный поддон.

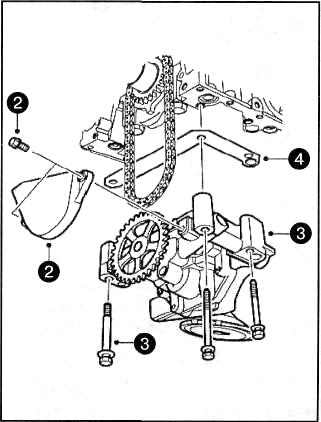

2. Отвернуть два винта крепления и снять крышку звездочки привода мас ляного насоса с блока цилиндров.
З. Отвернуть три болта крепления и снять масляный насос с блока цилинд ров.
4. Снять промежуточную пластину.
5. Снять приводную шестерню колен чатого вала.

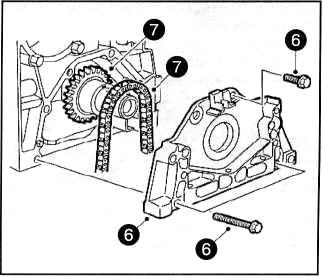

6. Отвернуть шесть болтов крепления и извлечь уплотнительную манжету из блока цилиндров. Затем извлечь на правляющие штифты.
7. Снять цепь со звездочки и сместить приводную звездочку вместе с уплотнительным кольцом с хвостовика коленчатого вала.
8. Отсоединить масляный дефлектор от патрубка на блоке двигателя.
9. Проверить дефлектор на наличие повреждений и, при необходимости, заменить новым. Затем нанести герметик на входной патрубок и подсоеди нить его обратно к дефлектору.
