Mazda 626: Снятие и установка амортизационной стойки - Задняя подвеска - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка амортизационной стойки

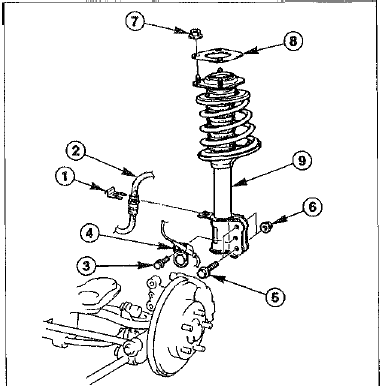

Для переднеприводных автомобилей 1 - кронштейн крепления тормозного шланга;

Для переднеприводных автомобилей 1 - кронштейн крепления тормозного шланга; 2 - тормозной шланг; 3 - винт (20 Нм); 4 - кронштейн крепления провода датчика ABS; 5 - болт, 2 шт. (110 Нм); 6 - гайка, 2 шт.; 7 - гайка, 3 шт. (55 Нм); 8 - подкладка; 9 - амортизационная стойка.

Примечание. Обязательно заменять новыми самоконтрящиеся болты и гайки. Отличительным признаком самоконтрящихся гаек является наличие полимерного кольца в резьбе. Самоконтрящиеся болты отличаются специфическим покрытием резьбы.

Снятие • Снять боковую облицовку багажного отделения (см. соответствующую главу).

Предупреждение. Использование домкрата или спец. подъемников при поднятии автомобиля сопряжено с возможностью получения травмы. Поэтому заранее следует прочесть главу "Применение домкрата, специальных подъемников".

• Отметить краской положение передних колес по отношению к ступицам. Благодаря этому при сборке отбалансированное колесо можно будет установить в первоначальное положение. Открутить гайки крепления колес, при этом автомобиль должен стоять на земле. Поднять (поддомкратить) зад автомобиля и снять задние колеса.

• Установить гидравлический домкрат или подходящую подпорку под поперечный рычаг с тем, чтобы он не упал после снятия амортизационной стойки.

• Снять кронштейн крепления тормозного шланга - 1 - и отвести тормозной шланг -2- от амортизационной стойки.

Внимание. Не отсоединять тормозной шланг от суппорта, в противном случае нужно будет прокачивать (удалять воздух) тормозную систему.

• Вывернуть винт -3- и отвести от амортизационной стойки провод датчика ABS -4-.

• При установке старых амортизационных стоек необходимо отметить положение болтов -5- и гаек -7- крепления амортизационной стойки.

• Вывернуть болты -5-, при необходимости удерживать ключом от проворачивания гайки -6-. Отсоединить амортизационную стойку от поворотного кулака.

• Отвернуть три гайки -7-.

• Перемещая вниз, вынуть амортизационную стойку с подкладкой -8- из наружного корпуса верхней опоры.

Внимание. Ни в коем случае не отворачивать центральную гайку крепления верхней опоры, так как винтовая пружина находится под большим предварительным натяжением.

• При необходимости разобрать амортизационную стойку (см. соответствующий раздел).

Установка • Вставить снизу амортизационную стойку таким образом, чтобы она расположилась по центру наружного корпуса верхней опоры.

Не забыть подкладку.

• Закрепить сверху амортизационную стойку с помощью трех гаек. Совместить гайки с отметками, сделанными при снятии стойки, и затянуть гайки (55 Нм).

• Соединить с помощью болтов амортизационную стойку с поворотным кулаком. Болты затянуть (110 Нм). При необходимости удерживать ключом от проворачивания гайки.

• Закрепить кронштейн крепления провода датчика ABS - 1 - . Винт затянуть моментом 20 Нм.

• Закрепить тормозной шланг.

Внимание. На тормозном шланге не должно быть следов трения.

• Удалить подпорку из-под поворотного кулака.

• Совместить задние колеса с отметками на ступицах, сделанными при снятии колес. Заранее нанести тонкий слой смазки на направляющие. Ни в коем случае не смазывать гайки крепления колес. Заменить новыми заржавевшие гайки крепления колес. Заменить новыми заржавевшие гайки крепления колес. Установить колеса и закрепить их с помощью гаек. Опустить автомобиль на землю. Крест-накрест затянуть гайки крепления колес (110 Нм).

• Установить боковую обшивку багажного отделения (см. соответствующую главу).
