Iran Khodro Samand: ШАТУННО-ПОРШНЕВАЯ ГРУППА - СНЯТИЕ ПОРШНЕЙ
1. Отметить положение коленчатого вала, используя специальное приспо собление.
2. Нанести установочные метки на крышки шатунов.
З. Провернуть коленчатый вал и ус тановить первый и четвертый поршни в положение нижней мертвой точки (НМТ).

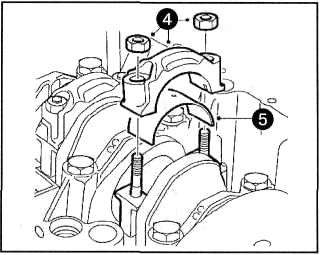

Самая детальная информация узи сканер Chison тут.4. Отвернуть гайки крепления и снять шатунную крышку с шатуна первого поршня.
5. Извлечь поршень в сборе с шатуном через верхнюю часть блока цилиндров.
6. Повторить вышеуказанные опера ции, для оставшихся четырех поршней.
ШАТУННО-ПОРШНЕВАЯ ГРУППА - ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ
Перед началом работ по снятию и разборке кривошипно-шатунного механизма, необходимо
снять с двигателя все навесное оборудование, в последовательности указанной ниже.
1. Извлечь двигатель из автомоб ...
ШАТУННО-ПОРШНЕВАЯ ГРУППА - СНЯТИЕ ПОРШНЕВЫХ КОЛЕЦ И ПОРШНЕВОГО ПАЛЬЦА
1. Извлечь поршень (см. выше).
2. Аккуратно разжать и снять с поршня первое, затем второе компрессионное кольцо.
З. Аккуратно разжать и снять маслосъемное кольцо с поршня.
4. Аккуратно сжать и из ...
