Iran Khodro Samand: ШАТУННО-ПОРШНЕВАЯ ГРУППА - СНЯТИЕ ПОРШНЕВЫХ КОЛЕЦ И ПОРШНЕВОГО ПАЛЬЦА

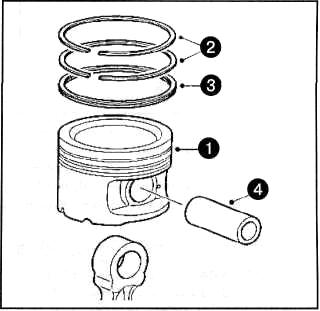

1. Извлечь поршень (см. выше).
2. Аккуратно разжать и снять с поршня первое, затем второе компрессионное кольцо.
З. Аккуратно разжать и снять маслосъемное кольцо с поршня.
4. Аккуратно сжать и извлечь стопорные кольца поршневого пальца.

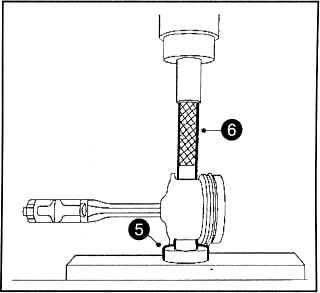

5. Установить поршень на специаль ное приспособление (24412008) так, как указано на рисунке ниже.
6. Используя специальную направ ляющую (24412010) и гидравлический пресс, выпрессовать поршневой палец из поршня.
ШАТУННО-ПОРШНЕВАЯ ГРУППА - СНЯТИЕ ПОРШНЕЙ
1. Отметить положение коленчатого вала, используя специальное приспо собление.
2. Нанести установочные метки на крышки шатунов.
З. Провернуть коленчатый вал и ус тановить первый и четвертый поршни ...
ШАТУННО-ПОРШНЕВАЯ ГРУППА - ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
1. Проверить поверхность поршня на наличие повреждений.
2. Проверить поверхность поршня на наличие нагара и закоксованности.
З. Используя щетку с металлической щетиной, очистить поверхность порш ня ...
