Iran Khodro Samand: ШАТУННО-ПОРШНЕВАЯ ГРУППА - ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ

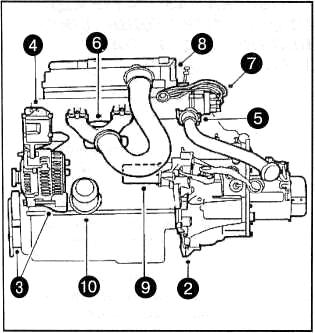

Перед началом работ по снятию и разборке кривошипно-шатунного механизма, необходимо снять с двигателя все навесное оборудование, в последовательности указанной ниже.
1. Извлечь двигатель из автомобиля.
2. Отсоединить коробку передач от двигателя.
З. Снять генератор и натяжитель рем ня привода вспомогательного оборудо вания.
4. Снять насос гидроусилителя руля и кронштейн его крепления.
5. Снять термостат и его корпус.
6. Снять впускной коллектор.
7. Снять катушку зажигания, отсоеди нить провода высокого напряжения и выкрутить свечи зажигания.
8. Снять головку блока цилиндров в сборе.
9. Снять стартер и электропроводку двигателя.
10. Снять масляный фильтр.
11. Снять выпускной коллектор.

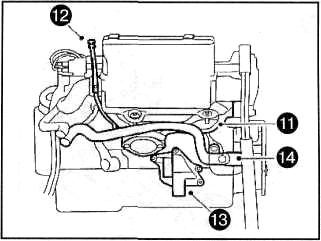

12. Снять патрубок щупа для измерения уровня моторного масла.
1З.Снять кронштейн промежуточной опоры двигателя.
14. Отсоединить и снять патрубки системы отопления.

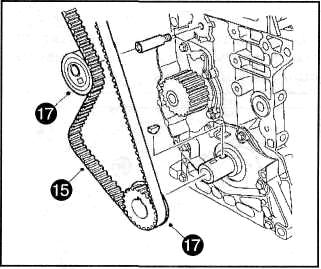

15. Снять ремень привода газораспре делительного механизма (ГРМ).
16. Снять шкив коленчатого вала.
17. Снять натяжитель ремня привода ГРМ и приводные шкивы.
18. Снять водяной насос.
19. Снять масляный картер.
20. Снять масляный насос (см. ниже).
21. Снять маховик (см. выше).
МАХОВИК - УСТАНОВКА
1. Установить направляющий штифт во фланец маховика. 2. Установить маховик на фланец ма ховика и зафиксировать его положение специальным стопором (2441001). З. Нанести на новые болты крепления ...ШАТУННО-ПОРШНЕВАЯ ГРУППА - СНЯТИЕ ПОРШНЕЙ
1. Отметить положение коленчатого вала, используя специальное приспо собление. 2. Нанести установочные метки на крышки шатунов. З. Провернуть коленчатый вал и ус тановить первый и четвертый поршни ...Другое на сайте:
