1. Отсоединить аккумуляторную бата рею.

1. Отсоединить аккумуляторную бата рею.

2. Поднять автомобиль, зафиксиро вать его предохранительными опорами и снять передние колеса.

З. Слить жидкость из системы гидро усилителя рулевого механизма.

Клещи металлургические как сделать кованые кузнечные Клещи.

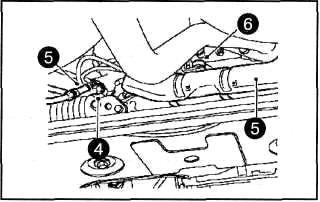

4. Отсоединить патрубки от контроль ного клапана.

4. Отсоединить патрубки от контроль ного клапана.

5. Снять термоизоляционное покры тие.

6. Снять колпачок с корпуса рулевого механизма, затем отвернуть болт паль ца шарнира и отсоединить шарнир ру левого механизма. Подвесить его, ис пользуя проволоку, к элементу кузова.

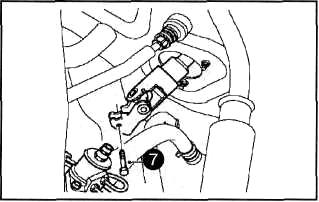

7. Нанести установочную метку на промежуточный вал рулевой колонки, затем отвернуть

7. Нанести установочную метку на промежуточный вал рулевой колонки, затем отвернуть зажимной болт и гайку, как показано на рисунке.

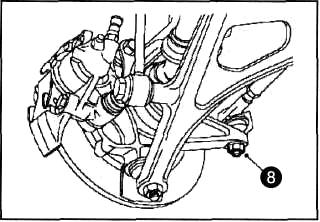

8. Отвернуть гайку шарнира наконечника рулевой тяги. Затем, используя специальное

8. Отвернуть гайку шарнира наконечника рулевой тяги. Затем, используя специальное приспособление (24704001), отсоединить наконечник рулевой тяги от поворотного кулака.

Снять гайку. Повторить данную операцию на другой стороне автомобиля.

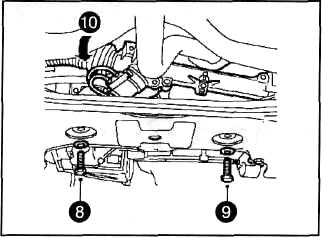

9. Отвернуть два болта крепления рулевого механизма к подрамнику, из влечь прокладки

9. Отвернуть два болта крепления рулевого механизма к подрамнику, из влечь прокладки и шайбы. Отметить положение рулевого механизма для уп рощения установки.

10. Повернуть рулевой механизм, как показано на рисунке.

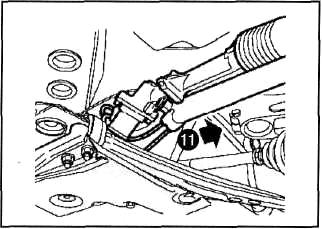

11. Извлечь рулевой механизм в сборе через правую арку колеса.

11. Извлечь рулевой механизм в сборе через правую арку колеса.
