Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ВЫХОДНОГО ВАЛА

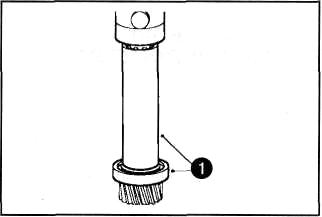

1. Ус тановить подшипник, используя специальное приспособление (25412011).
Моделирование сложных 3D моделей здесь

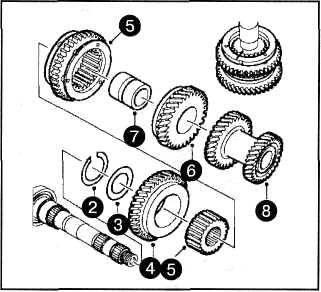

2. Установить новое стопорное кольцо.
З. Установить упорный игольчатый подшипник.
4. Установить ведомую шестерню 1-й передачи.
5. Установить муфту и ступицу синхро низатора.
6. Установить ведомую шестерню 2-й передачи.
7. Установить втулку.
8. Установить ведомые шестерни З-й и 4-й передачи.

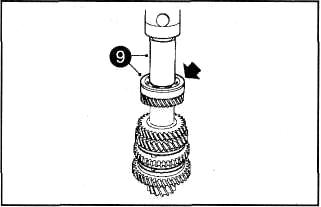

9. Используя специальное приспособление (25412006), установить подшипник выборкой наружу, как показано на рисунке.

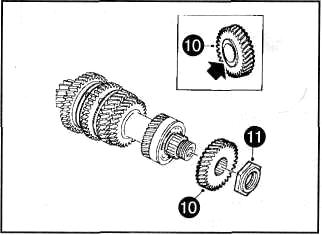

10. Установить шестерню 5-й переда чи так, чтобы ее расширяющаяся часть была направлена к подшипнику (см. ри сунок ниже).
11. Установить новую гайку, временно затянуть.
РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВЫХОДНОГО ВАЛА
1. Снять ведущую шестерню 5-й пере дачи.
2. Спрессовать подшипник.
З. Спрессовать ведомые шестерни Зй и 4-й передачи.
4. Снять ведомую шестерню 2-й пере дачи.
5. Снять втулку шестерни 2-й пе ...
РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ДИФФЕРЕНЦИАЛА
1. Используя специальные приспособления (25405001 и 25412004), спрессовать подшипники,
как показано на рисунке.
2. Отвернуть 8 болтов крепления ве домого колеса главной передачи.
З. Снять ве ...
