Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВЫХОДНОГО ВАЛА - ТРАНСМИССИЯ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВЫХОДНОГО ВАЛА

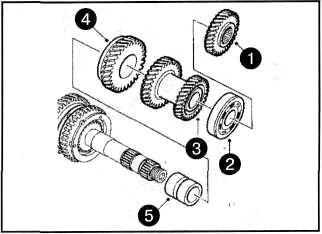

1. Снять ведущую шестерню 5-й пере дачи.

1. Снять ведущую шестерню 5-й пере дачи.

2. Спрессовать подшипник.

З. Спрессовать ведомые шестерни Зй и 4-й передачи.

4. Снять ведомую шестерню 2-й пере дачи.

5. Снять втулку шестерни 2-й пере дачи.

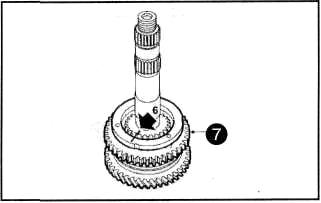

6. Нанести установочные метки на ступицу и на синхронизатор.

7. Снять муфту и ступицу синхрониза тора.

7. Снять муфту и ступицу синхрониза тора.

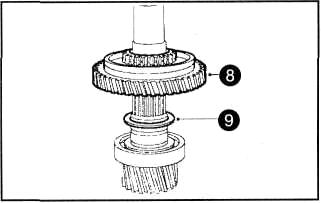

8. Снять ведомую шестерню 1-й пере дачи.

8. Снять ведомую шестерню 1-й пере дачи.

9. Снять упорный игольчатый подшип ник.

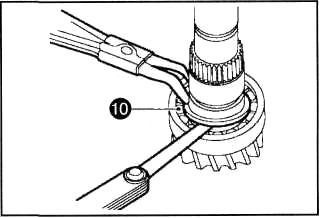

10. Снять стопорное кольцо (при необходимости, для снятия кольца, использовать

10. Снять стопорное кольцо (при необходимости, для снятия кольца, использовать специальные плоскогубцы).

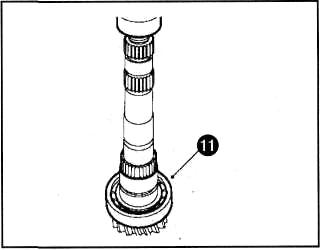

11. Навернуть на несколько витков вала гайку, чтобы предотвратить его повреждение,

11. Навернуть на несколько витков вала гайку, чтобы предотвратить его повреждение, затем, используя специальное приспособление (25405001) и съемник, спрессовать подшипник с вала.
