Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ДИФФЕРЕНЦИАЛА

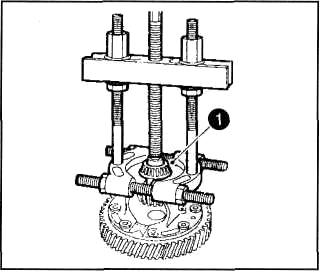

1. Используя специальные приспособления (25405001 и 25412004), спрессовать подшипники, как показано на рисунке.

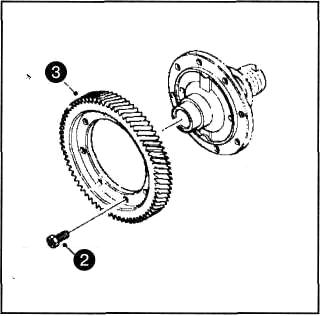

2. Отвернуть 8 болтов крепления ве домого колеса главной передачи.
З. Снять ведомое колесо главной пе редачи с корпуса дифференциала.

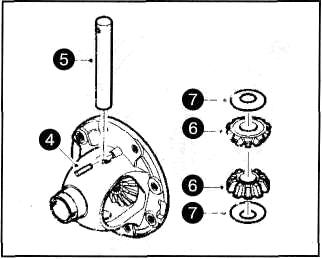

4. Извлечь стопорный палец из оси са теллитов дифференциала.
5. Извлечь ось сателлитов.
6. Извлечь два сателлита дифферен циала. 7. Проворачивая, извлечь две упорные шайбы сателлитов.

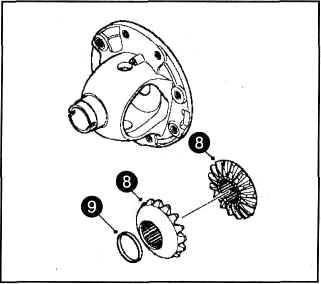

8. Извлечь две полуосевые шестерни.
9. Извлечь втулки полуосевых шесте рен, как показано на рисунке.
РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ВЫХОДНОГО ВАЛА
1. Ус тановить подшипник, используя специальное приспособление (25412011).
2. Установить новое стопорное кольцо.
З. Установить упорный игольчатый подшипник.
4. Установить ведомую шестерню 1 ...
РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ДИФФЕРЕНЦИАЛА
1. Используя специальное приспособление (25412004), напрессовать новый подшипник,
как указано на рисунке.
2. Установить ведомое колесо главной передачи так, чтобы фаска была на правлена
к д ...
