Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ДИФФЕРЕНЦИАЛА

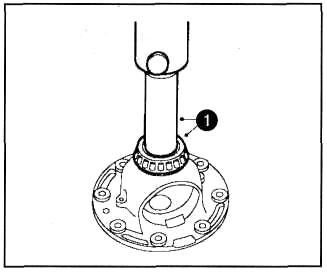

1. Используя специальное приспособление (25412004), напрессовать новый подшипник, как указано на рисунке.
Заказать постройку каркасного зимнего дома под ключ купить каркасный дачный домик под ключ.

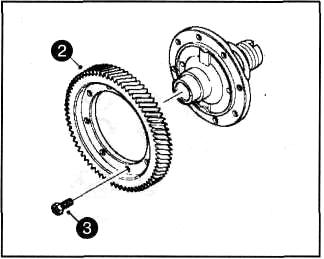

2. Установить ведомое колесо главной передачи так, чтобы фаска была на правлена к дифференциалу.
З. Предварительно затянуть 8 болтов крепления ведомого колеса момен том затяжки 20 Н-м, затем оконча тельно, по диагонали и равномерно, затянуть болты моментом затяжки 65 Н-м.

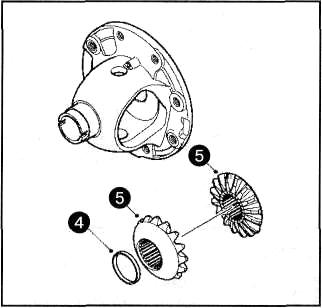

4. Установить в корпус дифференциа ла втулки полуосевых шестерен, затем нанести на них тонкий слой смазочного материала.
5. Установить полуосевые шестерни в корпус дифференциала.

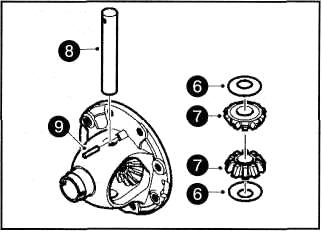

6. Установить две упорные шайбы на сателлиты дифференциала.
7. Установить сателлиты в корпус диф ференциала.
8. Установить ось сателлитов через отверстие в корпусе дифференциала и сателлиты.
9. Зафиксировать положение оси сателлитов новым стопорным паль цем.
