Перед сборкой: • Использовать новые вкладыши подшипников коренных опор.

• Убедиться в том, что поверхности контакта крышек коренных опор и бло ка цилиндров очищены от посторонних частиц.

1. Установить вкладыши в блок цилин дров и крышки коренных опор выступа ми в выборки.

2. Очистить поверхности контакта, подлежащие измерению.

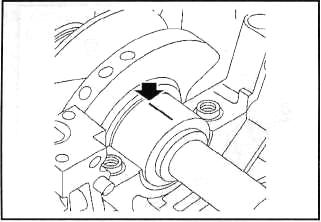

З. Уложить полоску специального пластикового калибра (зеленый) на ко ренную шейку коленчатого вала так, как показано на рисунке.

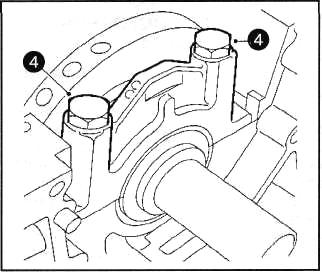

4. Установить крышки коренных опор, затем затянуть гайки крепления моментом затяжки 50 Н-м.

5. Отвернуть гайки крепления и снять крышки коренных опор. Полоска пластикового калибра должна находится или на вкладыше крышки коренной опоры, или на коренной шейке коленчатого вала.

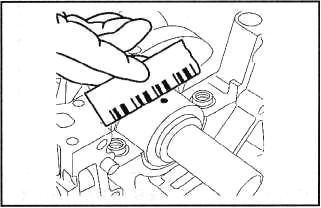

6. Используя специальную линейку (прилагается к набору специальных пластиковых калибров), измерить зазор в подшипниках. Быть осторожным, что бы во время измерения не дотронуться до пластикового калибра.

7. Удалить остатки пластикового ка либра с поверхностей контакта.
