Peugeot 406: Панели приборов (автомобили с дизельным двигателем)

Peugeot 406 / Ремонт и эксплуатация автомобиля Peugeot 406 / Инструкция по эксплуатации / Панели приборов (автомобили с дизельным двигателем)

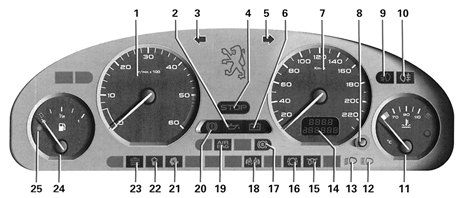

1. Электронный тахометр 2. Сигнализатор падения давления масла в двигателе 3. Индикатор включения левого указателя поворотов 4. Центральный сигнализатор неисправности (STOP) 5. Индикатор включения правого указателя поворотов 6. Сигнализатор разряда аккумулятора 7. Спидометр 8. Кнопка сброса показаний счетчика суточного пробега автомобиля 9. Индикатор включения передних противотуманных фар 10. Индикатор включения задних противотуманных фонарей 11. Указатель температуры охлаждающей жидкости 12. Индикатор включения дальнего света фар 13. Индикатор включения ближнего света фар 14. Счетчики общего и суточного пробега 15. Индикатор включения свечей накаливания дизельного двигателя 16. Сигнализатор предельного износа колодок передних тормозов 17. Сигнализатор неисправности ABS 18. Сигнализатор неисправности боковых подушек безопасности 19. Сигнализатор неисправности передних подушек безопасности 20. Сигнализатор включения стояночного тормоза и падения уровня тормозной жидкости 21. Сигнализатор автоматической бортовой системы диагностики двигателя 22. Сигнализатор попадания воды в топливный фильтр 23. Сигнализатор падения уровня охлаждающей жидкости 24. Указатель уровня топлива 25. Сигнализатор минимального уровня топлива в баке

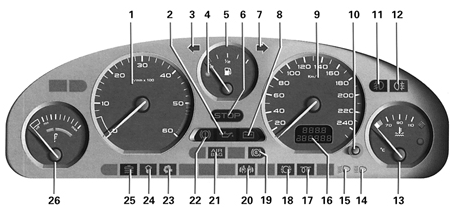

6. Центральный сигнализатор неисправности (STOP) 7. Индикатор включения правого указателя поворотов 8. Сигнализатор разряда аккумулятора 9. Спидометр 10. Кнопка сброса показаний счетчика суточного пробега автомобиля 11. Индикатор включения передних противотуманных фар 12. Индикатор включения задних противотуманных фонарей 13. Указатель температуры охлаждающей жидкости 14. Индикатор включения дальнего света фар 15. Индикатор включения ближнего света фар 16. Счетчики общего и суточного пробега автомобиля 17. Индикатор включения свечей накаливания дизельного двигателя 18. Сигнализатор предельного износа колодок передних тормозов 19. Сигнализатор неисправности ABS 20. Сигнализатор неисправности боковых подушек безопасности 21. Сигнализатор неисправности передних подушек безопасности 22. Сигнализатор включения стояночного тормоза и падения уровня тормозной жидкости 23. Сигнализатор автоматической бортовой системы диагностики двигателя 24. Сигнализатор попадания воды в топливный фильтр (в зависимости от страны поставки автомобиля) 25. Сигнализатор падения уровня охлаждающей жидкости 26. Индикатор уровня масла в двигателе

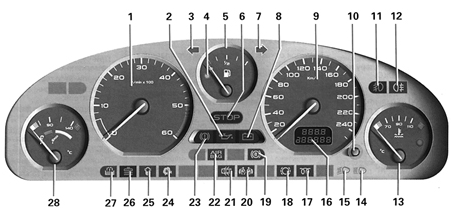

1. Электронный тахометр 2. Сигнализатор падения давления масла в двигателе 3. Индикатор включения левого указателя поворотов 4. Сигнализатор минимального уровня топлива в баке 5. Указатель уровня топлива 6. Центральный сигнализатор неисправности (STOP) 7. Индикатор включения правого указателя поворотов 8. Сигнализатор разряда аккумулятора 9. Спидометр 10. Кнопка сброса показаний счетчика суточного пробега автомобиля 11. Индикатор включения передних противотуманных фар 12. Индикатор включения задних противотуманных фонарей 13. Указатель температуры охлаждающей жидкости 14. Индикатор включения дальнего света фар 15. Индикатор включения ближнего света фар 16. Счетчики общего и суточного пробега 17. Индикатор включения свечей накаливания дизельного двигателя 18. Сигнализатор предельного износа колодок передних тормозов 19. Сигнализатор неисправности ABS 20. Сигнализатор неисправности боковых подушек безопасности 21. Сигнализатор незакрытой двери 22. Сигнализатор неисправности передних подушек безопасности 23. Сигнализатор включения стояночного тормоза и падения уровня тормозной жидкости 24. Сигнализатор автоматической бортовой системы диагностики двигателя 25. Сигнализатор попадания воды в топливный фильтр (в зависимости от страны поставки автомобиля) 26. Сигнализатор падения уровня охлаждающей жидкости 27. Сигнализатор падения уровня жидкости омывателя стекол 28. Индикатор уровня и температуры масла в двигателе

Панель приборов (автомобили с автоматической коробкой передач)

Сигнализаторы панели приборов

Постоянно включенный сигнализатор свидетельствует о нарушении работоспособности или отказе соответствующего узла или системы автомобиля. Сигнализатор включения стояночного тормоза и падения уро ...
