Нижний брызговик моторного отсека (все двигатели)

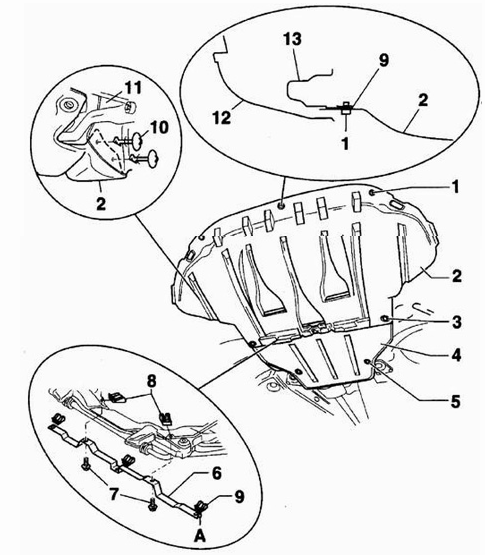

Нижний брызговик моторного отсека (все двигатели)

1 – самонарезающий винт (3 шт.), 2 – передняя часть брызговика, 3 – самонарезающий винт (3 шт.), 4 – задняя часть брызговика, 5 – самонарезающие винты (5 шт.), 6 – крепление облицовки, 7 – винт (2 шт.), 8 – скоба с гайкой (2 шт.), 9 – скоба с гайкой (3 шт.), 10 – штифт (4 шт.), 11 – кожух, 12 – демпфер, 13 – кронштейн

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и закрепите на подставках. 2. Вывинтите самонарезающие винты, которые крепят нижний брызговик двигателя. 3. Поверните на 180° и извлеките фиксирующие штифты.

4. Снимите переднюю, а, при наличии, и заднюю части брызговика двигателя. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите брызговик двигателя и закрепите его самонарезающими винтами, затянув их моментом 20 Нм. 2. Вставьте фиксирующие штифты и поверните их на 180°. 3. Опустите автомобиль.
