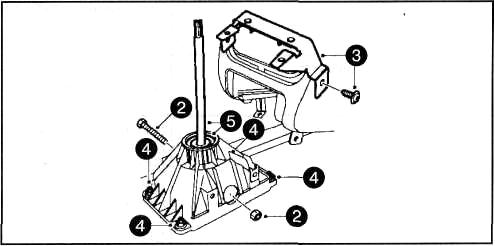

Iran Khodro Samand: КОРПУС РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - УСТАНОВКА
1. Установить рычаг переключения передач вместе с плас тиковой втулкой в корпус коробки передач.
2. Установить корпус рычага переключения в сборе на пол и затянуть четыре гайки крепления корпуса моментом затяжки 171+м.
З. Установить кронштейн крепления центральной консоли и затянуть два винта, требуемым моментом.
4. Подсоединить вилку к рычагу.
5. Установить центральные воздуховоды и центральную консоль.
КОРПУС РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ - СНЯТИЕ
1. Снять центральную консоль и центральные вентиляционные воздуховоды.
2. Отвернуть болт и гайку, затем отсоединить вилку штока от рычага переключения.
Доступ к болту и гайке через от верстие в кор ...
ПРИЛОЖЕНИЕ К ГЛАВЕ
Моменты затяжки
резьбовых соеденений ...
