Volkswagen Passat: Замена лампочек внутреннего освещения - Электрооборудование - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Замена лампочек внутреннего освещения

Расположение лампочек внутреннего освещения в автомобиле

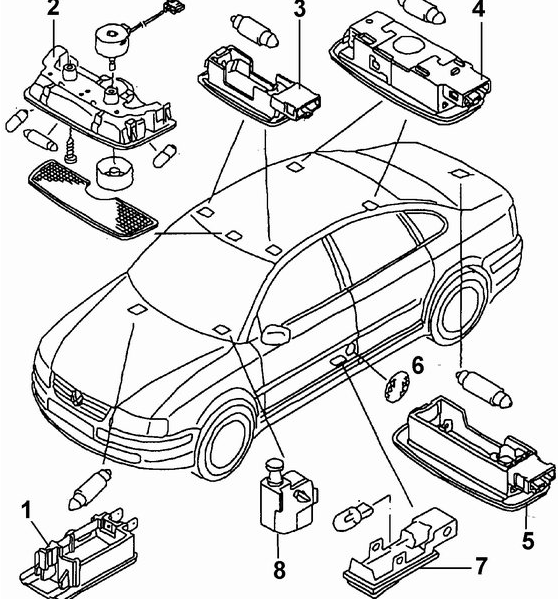

Расположение лампочек внутреннего освещения в автомобиле

1 – фонарь освещения вещевого ящика, 2 – передний фонарь освещения салона и светильник для чтения, 3 – передние фонари освещения салона, 4 – задние фонари освещения салона, 5 – фонарь освещения багажного отделения, 6 – рефлектор внутреннего освещения, 7 – входные фонари, 8 – выключатель контрольной лампы ручного тормоза

Лампочка переднего плафона и светильника для чтения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рассеиватель. Для этого вставьте лезвие ножа или другой аналогичный предмет в щель между корпусом и рассеивателем и осторожно подденьте рассеиватель.

2. Нажмите и в этом положении поверните против часовой стрелки лампочку для извлечения ее из патрона. 3. Установите новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке лампочку до фиксации ее в патроне. 4. Сначала приставьте рассеиватель обоими небольшими установочными выступами к рамке переключателя, затем надавите вверх в передней части до фиксации обоих длинных установочных выступов в держателе. Задний плафон освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите целиком рамку плафона, для чего вставьте плоский конец отвертки между плафоном и обивкой потолка и осторожно подденьте ее отверткой.

2. На обратной стороне выдвиньте пластмассовую крышку в сторону. 3. Извлеките неисправную лампу и вставьте новую лампу. 4. Надвиньте сбоку крышку до ее фиксации.

5. Сначала установите рамку со стороны разъема, а затем вдавите ее в вырез в обивке потолка. Входные фонари в двери

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлеките полностью ламподержатель. Для этого вставьте плоский конец отвертки в углубление между фонарем и обивкой двери и затем, поддев ламподержатель, поднимайте его до тех пор, пока не сможете вынуть его в направлении назад из обивки.

2. Извлеките неисправную лампу и вставьте новую лампу. 3. Сначала вставьте ламподержатель со стороны разъема и затем вдавите его в вырез в дверной обивке.
