Iran Khodro Samand: ЗАДНЯЯ ПОДВЕСКА  В СБОРЕ - СНЯТИЕ - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ЗАДНЯЯ ПОДВЕСКА  В СБОРЕ - СНЯТИЕ

1. Поднять автомобиль на подъем нике.

1. Поднять автомобиль на подъем нике.

2. Отсоединить и снять задний и про межуточный выпускные патрубки.

З. Слить топливо из топливного бака.

Биометрия. СКУД и УРВ. Видеонаблюдение https://mosmt-t.ru -☎ +7 (495) 685 93 17

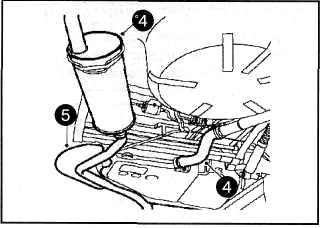

4. Снять топливозаливной патрубок.

4. Снять топливозаливной патрубок.

5. Снять термоизоляционное покры тие с выпускного патрубка.

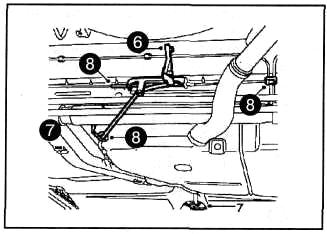

6. Снять кронштейн стояночного тор моза.

6. Снять кронштейн стояночного тор моза.

7. Снять рычаг стояночного тормоза.

8. Отсоединить трос стояночного тор моза.

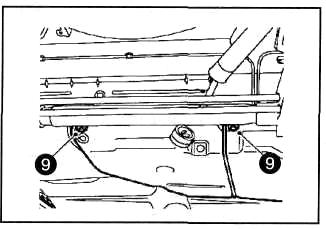

9. Отвернуть два задних болта крепления топливного бака, по возможности без извлечения.

9. Отвернуть два задних болта крепления топливного бака, по возможности без извлечения.

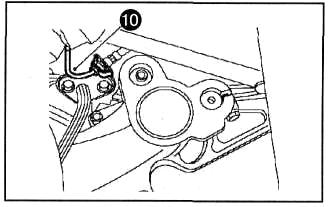

10. Отсоединить тормозные патрубки с каждой стороны.

10. Отсоединить тормозные патрубки с каждой стороны.

11. Опустить подъемник до касания по верхности, затем поднимать кузов до момента непосредственного отрыва колеса от поверхности.

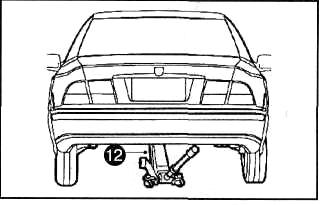

12. Поддомкратить трубчатую попере чину, как показано на рисунке.

12. Поддомкратить трубчатую попере чину, как показано на рисунке.

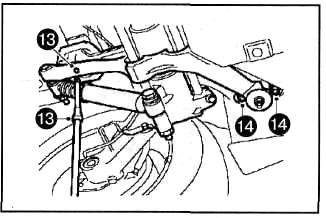

1З. Используя специальный переход ник (2500З009), отвернуть два задних болта

1З. Используя специальный переход ник (2500З009), отвернуть два задних болта крепления.

14. Отвернуть четыре передних болта крепления.

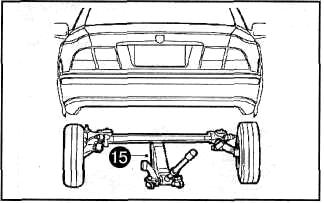

15. Опустить заднюю подвеску в сборе, затем извлечь из-под автомобиля.

15. Опустить заднюю подвеску в сборе, затем извлечь из-под автомобиля.

    ПОДРАМНИК - УСТАНОВКА
    1. Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий. • Очистить резьбы болтов крепле ния подрамника, затем нанести на них клеевое соединение и затянут ...

    ЗАДНЯЯ ПОДВЕСКА  В СБОРЕ - УСТАНОВКА
    Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий. • Болты крепления затянуть мо ментом затяжки 55 Н-м. • Прокачать тормозную систему. ...
