Устройство головки цилиндров (бензиновые двигатели объемом 1,9/2,0 л (кроме

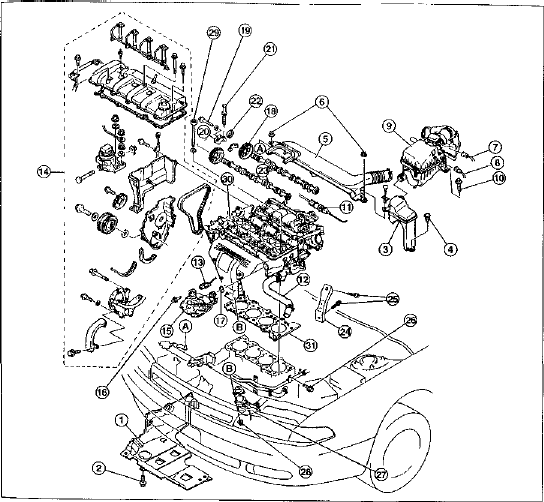

Устройство головки цилиндров (бензиновые двигатели объемом 1,9/2,0 л (кроме FE-8V)) 1 - Нижний щиток моторного отсека 2 - Болт, 10 Нм 3 - Резонатор 1 4- Болт, 10 Нм 5 - Канал всасывания воздуха 6 - Гайки, 10 Нм 7 - Штекер расходомера 8 - Штекер датчика температуры всасываемого воздуха 9 - Воздушный фильтр с резонатором 2 10 - Болт, 20 Нм 11 - Трос газа 12 - Шланг охлаждающей жидкости 13- Многоконтактный штекер 14 - Детали для снятия и установки зубчатого ремня 15 - Распределитель зажигания 16 - Болт, 20 Нм 17 - Кольцо круглой формы (всегда заменять) 18 - Шестерня распределительного вала 19 - Болт, 55 Нм 20 - Крышка подшипника распределительного вала 21 - Болт, 13 Нм 22 - Сальник (всегда заменять) 23 - Распределительные валы 24 - Опора впускного коллектора 25 - Болт, 45 Нм 26 - Болт, 20 Нм 27 - Приемная труба глушителя 28 - Гайка, 45 Нм 29 - Болт головки цилиндров (соблюдать порядок при ослаблении и ввинчивании) 30 - Головка цилиндров 31 - Прокладка головки цилиндров (всегда заменять) А-А и В-В обозначают точки соединения отдельных деталей.
