Предупреждение Для повторной установки подвески подлокотника необходимо использовать новые заклепки.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите стекло и снимите обивку двери.

2. Отметив расположение, высверлите головки заклепок крепления подвески подлокотника к двери.

Поверхностные вихревые насосы pedrollo.

3. Снимите защитную пленку с внутренней части двери.

Стекло передней двери 4. Снимите внутреннее уплотнение стекла из двери.

5. Снимите верхнее уплотнение стекла из двери.

6. Используя отвертку в качестве рычага освободите скобу крепления и извлеките из нее направляющую стеклоподъемника стекла.

7. Наклонив стекло, извлеките его задней частью вверх из двери.

Стекло задней двери 8. Снимите внутреннее нижнее уплотнение стекла задней двери.

9. Снимите нижнее наружное уплотнение стекла.

10. Снимите верхнее уплотнение стекла.

11. Отвинтите верхний винт крепления направляющей заднего стекла.

12. Отвинтите нижний винт крепления направляющей заднего стекла.

13. Снимите направляющую задней части стекла из окна задней двери.

14. Нажмите скобу крепления и освободите направляющую стеклоподъемника. 15. Извлеките стекло вверх из задней двери.

Стеклоподъемник 16. Освободите скобу крепления направляющей стеклоподъемника (на передней двери для освобождения скобы необходимо использовать отвертку) и освободите направляющую стеклоподъемника от стекла. 17. Выдвиньте стекло вверх до упора и зафиксируйте его в этом положении липкой лентой.

18. На автомобилях с электрическими стеклоподъемниками отсоедините электрический разъем от двигателя стеклоподъемника.

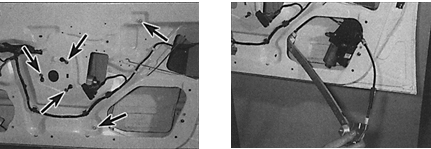

19. На всех моделях отвинтите 5 гаек (указаны стрелками на фото слева) крепления стеклоподъемника и извлеките его из двери через нижнее отверстие в двери (фото справа).

Заднее неподвижное стекло задней двери 20. Снимите нижнее внутреннее уплотнение опускаемого стекла задней двери. Снимите наружное нижнее уплотнение опускаемого стекла задней двери. Снимите верхнее уплотнение стекла задней двери. 21. Отвинтите 2 винта крепления и снимите направляющую задней части опускаемого стекла задней двери.

22. Снимите заднее неподвижное стекло с уплотнением из двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию, с учетом следующих моментов: – все уплотнения должны быть правильно расположены в рамке двери; – при установке стекла проверьте, что оно правильно установилось в направляющей стеклоподъемнике; – проверьте работоспособность стеклоподъемника перед установкой обивки двери.
