Iran Khodro Samand: СТУПИЦА ЗАДНЕГО КОЛЕСА - СНЯТИЕ - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СТУПИЦА ЗАДНЕГО КОЛЕСА - СНЯТИЕ

1. Поднять заднюю часть автомобиля подставить предохранительные опоры.

Снять задние колеса.

2. Снять тормозной барабан (см. Глава 6 «Тормозная система»).

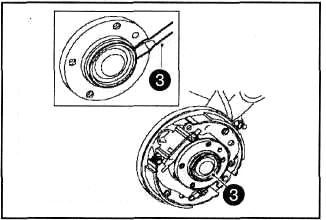

З. Используя отвертку с широким жа лом, аккуратно снять крышку ступицы, как показано

З. Используя отвертку с широким жа лом, аккуратно снять крышку ступицы, как показано на рисунке (при установке заменить крышку новой).

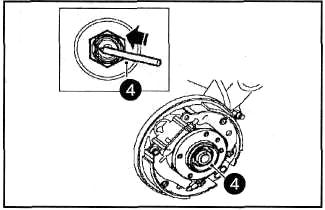

4. Используя кернер или подходящий инструмент, расшплинтовать гайку крепления

4. Используя кернер или подходящий инструмент, расшплинтовать гайку крепления ступицы.

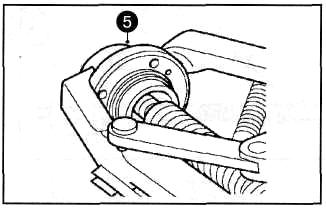

5. Используя специальный инстру мент, отвернуть гайку крепления ступи цы. Затем

5. Используя специальный инстру мент, отвернуть гайку крепления ступи цы. Затем извлечь упорную шайбу.

6. Используя универсальный съемник (26801002), снять ступицу в сборе с подшипником.

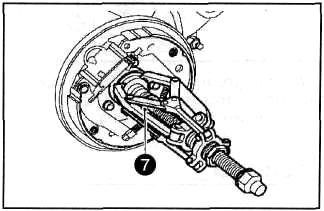

7. Используя универсальный съемник (26801002) вместе с вспомогательным инструментом

7. Используя универсальный съемник (26801002) вместе с вспомогательным инструментом (25407001), спрессовать внутреннее кольцо подшипника.

8. Снять поддерживающую крышку уплотнительной манжеты.

9. После снятия ступицы колеса, проверить техническое состояние цапфы.

При обнаружении каких-либо дефектов, необходимо заменить цапфу в сборе.

    ЗАДНЯЯ ПОДВЕСКА  В СБОРЕ - УСТАНОВКА
    Установка производится в последовательности обратной снятию, с учетом нижеприведенных условий. • Болты крепления затянуть мо ментом затяжки 55 Н-м. • Прокачать тормозную систему. ...

    СТУПИЦА ЗАДНЕГО КОЛЕСА - УСТАНОВКА
    1. Нанести слой моторного масла на вал цапфы и переместить к новой уплотнительной манжете крышку. 2. Используя два установочных кольца (2500З012) и новую фиксирующую гай ку, установить внут ...
