Mazda 626: Снятие и установка решетки радиатора - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка решетки радиатора

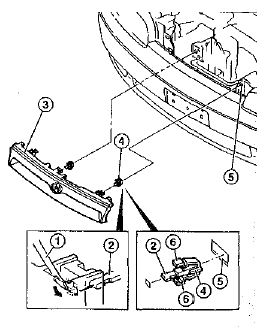

Автомобили выпуска с 01/92 по 07/97 Снятие

• Открыть капот.

• Вставить отвертку - 1 - в защелку решетки радиатора -3-.

• Надавить вниз на пластинку -2- и снять решетку. Фиксатор -4- остается в кузове.

• Для снятия фиксатора -4- необходимо сжать обе пластинки -6- и вынуть фиксатор из отверстия -5-.

Установка • Вставить фиксатор в отверстие. Нажать на фиксатор, при этом должен раздаться щелчок.

• Вставить пластинки -2- в отверстия на решетке радиатора. Нажать на решетку до щелчка.

Автомобили выпуска с 08/97 Снятие • Открыть капот.

• Отвернуть гайки крепления -2- верхней защиты радиатора -1- и снять ее.

• Снять разжимные фиксаторы - 1 - .

• Вывернуть винты -2- и снять решетку радиатора -3-.

Установка • Закрепить винтами решетку радиатора.

• Установить разжимные фиксаторы А-А - места установки фиксаторов.

• Закрепить верхнюю защиту радиатора.
