Mazda 626: Снятие и установка передней облицовки - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка передней облицовки

Автомобили выпуска с 01/92 по 07/97 1 - решетка радиатора; 2 - указатель поворота;

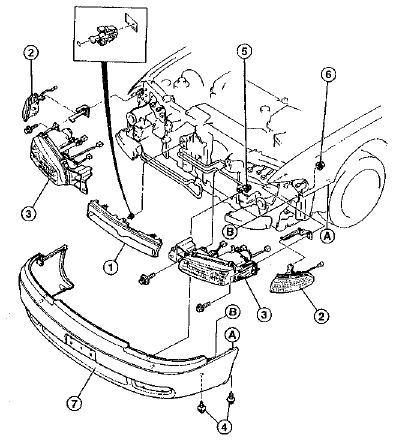

Автомобили выпуска с 01/92 по 07/97 1 - решетка радиатора; 2 - указатель поворота; 3 - основная фара; 4 - винт; 5 - гайка (20 Нм); 6 - гайка (9 Нм); 7 - бампер; А-А, В-В - данными буквами обозначены детали, соединяемые друг с другом

Снятие •При выключенном зажигании отсоединить провод от отрицательного (-) полюсного вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он при отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен в эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Снять решетку радиатора - 1 - .

• Снять указатели поворотов -2- и основные фары -3-.

• При необходимости снять противотуманные фары или отсоединить от них провода.

Вывернуть винты -4-.

Открутить гайки -5- и -6-.

Потянув вперед, снять бампер с автомобиля.

Установка • Установить бампер на автомобиль.

• Зафиксировать бампер гайками 5 и 6. Момент затяжки: гайки 5-20 Нм, гайки б - 9 Нм.

• При необходимости установить на автомобиль противотуманные фары или подсоединить к ним провода.

• Установить на автомобиль основные фары и указатели поворотов.

• Установить решетку радиатора.

• Подсоединить провод к отрицательному (-) выводу аккумулятора. При необходимости ввести спец. код в радиоприемник и установить время на часах.

• Отрегулировать положение основных фар и при необходимости противотуманных фар.

Автомобили выпуска с 08/97 Снятие • При выключенном зажигании отсоединить провод от отрицательного (-) полюсного вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он при отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен в эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Снять решетку радиатора.

• Снять указатели поворота.

• Открутить гайки крепления бампера к защите крыльев.

• Снять расширительный бачок стеклоомывателя.

• При необходимости снять противотуманные фары или отсоединить от них провода.

1 - винт (1,5 Нм); 2 - фиксатор; 3 - гайка (20 Нм); 4 - защитная накладка; 5 - винт (20 Нм); 6 - передний бампер; 7 - усилитель бампера; 8 кронштейн усилителя; 9 - гайка (20 Нм) • Вывернуть винты - 1 - .

• Снять фиксаторы -2-.

• Открутить гайки -3-.

• Снять защитную накладку -4- с помощью спец. инструмента Hazet 1965-20.

• Вывернуть винты -5- и снять с автомобиля вместе с помощником бампер -6-.

Установка Примечание. А-А и В-В - данными буквами обозначены детали, соединяемые друг с другом.

• Вместе с помощником установить бампер на автомобиль и зафиксировать винтами (20 Нм).

• Установить защитную накладку и нажать на нее. Должны раздаться щелчки.

• Закрутить гайки -3- (20 Нм).

• Установить фиксаторы -2- и зажать винт - 1 (1,5 Нм).

• При необходимости подключить провод к противотуманным фарам или же установить фары на автомобиль.

* Установить расширительный бачок стеклоомывателя.

• Прикрепить буфер к защите крыльев.

• Установить указатели поворотов.

• Установить решетку радиатора.

• Подсоединить провод к отрицательному (-) вводу аккумулятора. При необходимости вести спец. код в радиоприемник и установить время на часах.

• При необходимости отрегулировать положение противотуманных фар.
