Mazda 626: Снятие и установка задней облицовки - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка задней облицовки

Автомобили выпуска с 01/92 по 07/97 Автомобили с кузовом седан/хэтчбек 1 - боковой

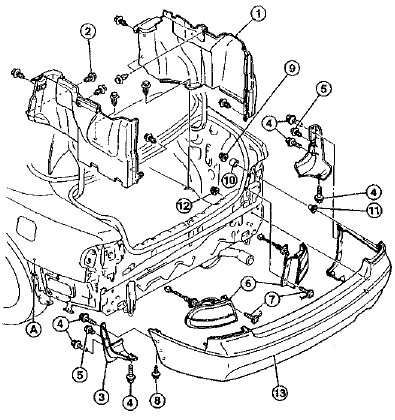

Автомобили выпуска с 01/92 по 07/97 Автомобили с кузовом седан/хэтчбек 1 - боковой облицовочный элемент багажного отделения; 2 - разжимной фиксатор; 3 - брызговик; 4 - винты; 5 - разжимные фиксаторы; 6 - наружный задний фонарь; 7 - винты крепления заднего фонаря; 8 - болты (2 штуки); 9 - гайки (2 шт., 9 Нм); 10 - втулки (2 шт.); 11 - втулки (2 шт.); 12 - гайки (2 шт., 20 Нм); 13 - бампер; А-А - данными буквами обозначены детали, соединяемые друг с другом

Снятие • Свернуть коврик в багажном отделении.

• Снять разжимные фиксаторы -2- и снять с автомобиля облицовочный элемент багажного отделения - 1 - .

• Снять разжимные фиксаторы -5- с брызговика -3-, вывернуть винты -4- и снять с автомобиля брызговик.

• Выкрутить винты -7- и снять задние фонари -6-.

• Вывернуть болты -8-.

• Открутить гайку -9- и снять ее вместе со втулкой -10-.

• Открутить гайку -12- и вместе с помощником снять задний бампер с автомобиля.

Установка • Убедитесь, что втулка -11- установлена в бампере. Вместе с помощником установить задний буфер на автомобиль.

• Изнутри закрутить гайки-12-(20 Нм).

• Надеть втулку -10- и закрутить гайку -9- (9 Нм).

• Завернуть винты -8-.

• Зафиксировать на автомобиле винтами задние фонари.

• Закрепить брызговик. Установить разжимные фиксаторы.

• Закрепить разжимными фиксаторами внутренний облицовочный элемент багажного отделения.

• Застелить в багажном отделении коврик.

Автомобили выпуска с 08/97 с кузовом седан/хэтчбек Снятие • Снять задний облицовочный элемент багажного отделения.

• Автомобили с кузовом седан: сзади отсоединить боковой облицовочный элемент от фиксаторов багажного отделения.

• Автомобили с кузовом хэтчбек: снять боковой облицовочный элемент с автомобиля.

8 Изнутри открутить гайки - 1 - и снять козырек -2-.

Примечание. На рисунке изображен автомобиль с кузовом седан.

9 Отвернуть брызговик и снять его с автомобиля.

• Вывернуть винты - 1 - .

• Вывернуть винты -2-.

• Открутить гайки -3- и снять вместе с помощником задний бампер -4- с автомобиля.

Установка • Установить на автомобиль вместе с HOMOщником задний бампер -4- и закрутить изнутри гайки -3- (20 Нм).

• Завернуть винты -2- (1,5 Нм).

• Завернуть винты - 1 - (5 Нм).

• Закрепить к заднему бамперу брызговик.

• Вывернуть винты -1- и -2-.

• Вывернуть винты -3-.

• Открутить гайки -4-.

• Снять фиксатор -5- и демонтировать вместе с помощником задний бампер с автомобиля.

Установка • Установить на автомобиль вместе с помощником задний бампер и зафиксировать его гайками -4- (20 Нм), • Установить фиксатор -5-.

• Завернуть винты -3- (1,5 Нм).

• Завернуть винты -2- (5 Нм).

• Завернуть винты - 1 - (20 Нм).
