Mazda 626: Снятие и установка передней двери - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка передней двери

Снятие и установка передней двери 1 - штекерный разъем; 2 - гибкий резиновый

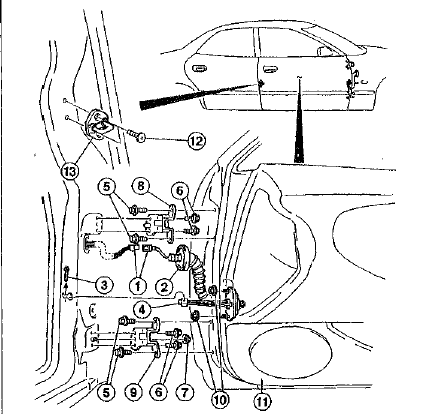

Снятие и установка передней двери 1 - штекерный разъем; 2 - гибкий резиновый шланг; 3 - штифт ограничителя двери (шарниров); 4 - ограничитель двери; 5 - винты (25 Нм, 4 шт.); 6 - винты (25 Нм, 4 шт.); 7 - гайка (25 Нм); 8 - верхний дверной шарнир; 9 - нижний дверной шарнир; 10 - гайки ограничителя двери (12 Нм); 11 - передняя дверца; 12 - болт Т40(25 Нм); 13 - фиксатор

Бандаж евро мама: купить бандаж www.mama-fest.com.

Примечание. На рисунке изображена дверца автомобилей, выпускавшихся с 01/92 по 07/97. Снятие/установка передней дверцы на автомобилях, выпускаемых с 08/97, не имеет принципиальных отличий. Специальные указания по снятию/установке передней дверцы на автомобилях, производящихся с 08/97, читайте в конце раздела.

Снятие • При выключенном зажигании отсоединить провод от отрицательного (-) полюсного вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен спец. кодом (для предотвращения краж), он при отсоединении проводов от выводов аккумулятора будет сброшен. Отличительным признаком радиоприемников данного типа является слово "CODE" на панели управления либо значок ключа красного цвета. Радиоприемник может быть введен в эксплуатацию только после введения спец. кода. Поэтому заранее, до отключения аккумуляторной батареи, необходимо узнать спец. код.

• Вынуть из двери гибкий резиновый шланг -2с помощью спец. приспособления Hazet 196520.

• Разъединить штекерный разъем - 1 - .

• Вынуть штифт -3- ограничителя двери -4-.

• Подпереть дверцу (например, домкратом).

Подложить под домкрат мягкую подкладку.

Помощник должен поддерживать дверцу.

• Вывернуть винты -5- крепления нижнего шарнира -9- к двери.

• Вывернуть винты -5- крепления верхнего шарнира -8- к двери.

• Вместе с помощником снять дверь -11- и положить ее на мягкую поверхность.

Установка • Вместе с помощником установить дверь на платформу домкрата. Приведя домкрат в действие, поднять дверь на необходимую высоту. Закрепить дверь на шарнирах винтами -5- (25 Нм).

• Установить ограничитель в дверь и сверху ввести штифт.

• Восстановить штекерный разъем и вставить в отверстие в двери резиновый фланец гибкого шланга.

• Осторожно закрыть дверь. Проверить, правильно ли входит в зацепление с фиксатором -13- замок двери. В противном случае нужно ослабить винты -12- и переместить фиксатор в необходимом направлении.

Отрегулировать положение фиксатора.

• Следует проверить, идет ли параллельно прилегающим деталям кузова воздушный зазор между дверцей и данными деталями.

• Убедитесь, затянуты ли все гайки и болты шарниров (25 Нм).

• Подсоединить провод к отрицательному (-) выводу аккумулятора. При необходимости ввести спец. код в радиоприемник и установить время на часах.

регулирование положения передней двери • Ослабить винты -6- и гайку -7- верхнего и нижнего шарниров. Перемещая шарниры по А-стойке, отрегулируйте положение передней дверцы.

• Воздушный зазор между дверью и прилегающими деталями кузова должен составлять: а: 4,0 ± 1 мм b: 4,0 + 1 мм Примечание. Величина зазора на автомобилях, выпускаемых с 08/97, указана отдельно в конце раздела.

• Затянуть винты и гайки после проведения регулирования (25 Нм).

Регулирование положения фиксатора Необходимо провести регулирование положения фиксатора, если: • Замок лишь слегка задевает фиксатор.

• Край закрытой дверцы не находится на одном уровне с прилегающими деталями кузова.

• Ослабить винты - 1 - отверткой размера Т40 и переместить фиксатор -2- по В-стойке в следующих направлениях: - замок слегка зацепляет фиксатор сверху: переместить фиксатор в направлении -А-; - замок слегка зацепляет фиксатор снизу: переместить фиксатор в направлении -В-; - край двери выступает за поверхность прилегающих деталей кузова: переместить фиксатор в направлении -С-; - край двери смещен внутрь по отношению к прилегающим деталям кузова: переместить фиксатор в направлении -D-.

• После окончания регулирования затянуть винты - 1 - (25 Нм).

Специальные указания для автомобилей выпуска с 08/97

На данных автомобилях установлены шарниры особого типа: отсутствуют гайка нижнего шарнира, присутствующие на автомобилях, производившихся с 01/92 по 07/97. Момент затяжки винтов крепления совпадает.

Обратите внимание на отличие ширины воздушного зазора между дверцей и прилегающими деталями кузова: а = 4,4 ± 1 мм b = 1,2 ± 1 мм с = 1,3 ± 1 мм
