Mazda 626: Облицовочный элемент двери/стекло/стеклоподъемник передней дверцы - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Облицовочный элемент двери/стекло/стеклоподъемник передней дверцы

Автомобили выпуска с 01/92-07/97 1 - ручка стеклоподъемника; 2 - внутренняя

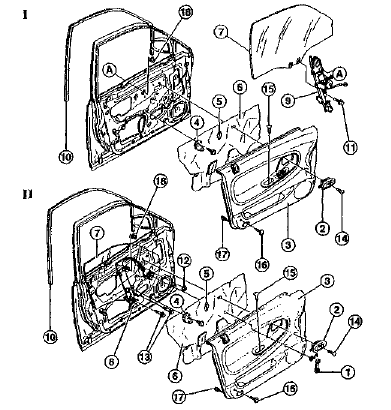

Автомобили выпуска с 01/92-07/97 1 - ручка стеклоподъемника; 2 - внутренняя ручка двери; 3 - обивка двери; 4 - держатель; 5 - уплотнитель; 6 - пленочный уплотнитель двери; 7 - стекло; 8 - ручной стеклоподъемник; 9 - электростеклоподъемник; 10 - направляющая стекла; 11 - винт (2,5 Нм); 12-гайка (10 Нм); 13 - винт (25 Нм); 14 - винт; 15 - винт; 16 - винт; 17 - штекерный разъем; 18 - гайка (10 Нм); А-А - с помощью данных букв обозначены детали, соединяемые друг с другом; I - дверь с электростеклоподъемником; II - дверь с ручным стеклоподъемником

Примечание. Для снятия стекла и стеклоподъемника не надо демонтировать дверь.

    Снятие и установка передней двери
    Снятие и установка передней двери 1 - штекерный разъем; 2 - гибкий резиновый шланг; 3 - штифт ограничителя двери (шарниров); 4 - ограничитель двери; 5 - винты (25 Нм, 4 шт.); 6 - винты (25 Нм, ...

    Снятие и установка обивки двери
    Снятие Примечание. В данном руководстве описывается снятие/установка обивки для автомобилей, выпускавшихся с 01/92 по 07/97. Указания для автомобилей, производящихся с 08/97, указаны в конце главы. ...
