Снятие и установка наконечника рулевой тяги/пылезащитного чехла/гофрированного

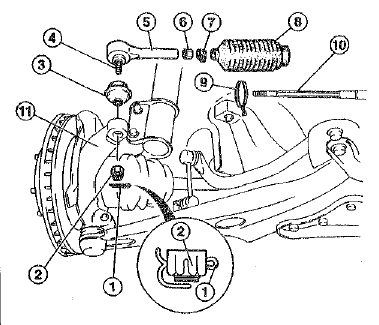

Снятие и установка наконечника рулевой тяги/пылезащитного чехла/гофрированного чехла 1 - шплинт (заменять новым), 2 - гайка (40 Нм), 3 - пылезащитный чехол, 4 - шаровой палец шарнира тяги, 5 - наконечник поперечной рулевой тяги, 6 - контргайка (90 Нм), 7 - хомут, 8 - гофрированный чехол, 9 - хомут (заменять новым), 10 - поперечная рулевая тяга, 11 - рычаг поворотного кулака

Наконечник поперечной рулевой тяги Снятие Предупреждение. Использование домкрата или спец. подъемников при поднятии автомобиля сопряжено с возможностью получения травмы. Поэтому заранее следует прочесть главу "Применение домкрата, спец. подъемников".

• Отметить краской положение передних колес по отношению к ступицам. Благодаря этому при сборке отбалансированное колесо можно будет установить в первоначальное исходное положение. Открутить гайки крепления колес, при этом автомобиль должен стоять на земле. Поднять перед автомобиля и снять передние колеса.

• Достать шплинт - 1 - из гайки -2-.

• Ослабить гайку -2- и отвернуть ее до тех пор, пока гайка и закроет конец шарового пальца шарнира тяги -4-.

• Выпрессовать с помощью специального приспособления наконечник поперечной рулевой тяги из рычага поворотного кулака. На СТО для этой цели используется спец. приспособление: Mazda 49 0118 850 С или Hazet 779.

• Отвернуть гайку до конца и вынуть наконечник поперечной рулевой тяги из маятникового рычага поворотного кулака.

• Перед снятием контргайки отметить ее положение по отношению к наконечнику поперечной рулевой тяги. Для этого нанести краской метку - 1 - на поперечную рулевую тягу, ее наконечник и контргайку.

• Открутить гайку, При этом удерживать наконечник поперечной рулевой тяги рожковым ключом.

• Открутить наконечник поперечной рулевой тяги. При этом необходимо посчитать и записать число сделанных оборотов.

Установка • Завернуть наконечник поперечной рулевой тяги. Число оборотов при установке должно соответствовать числу оборотов, сделанных при снятии наконечника.

• Зафиксировать наконечник по отношению поперечной рулевой тяге с помощью контргайки. Затянуть контргайку (90 Нм), удерживая ключом с открытым зевом наконечник поперечной рулевой тяги. Совместить сделанные во время разборки метки на поперечной рулевой тяге, ее наконечнике и контргайке.

• Установить наконечник поперечной рулевой тяги в маятниковый рычаг и зафиксировать шарнир гайкой.

• Затянуть гайку (40 Нм) и зашплинтовать ее новым шплинтом.

• Вставить и загнуть шплинт, как показано на рисунке выше. Если гайка мешает установке шплинта, затянуть ее до тех пор, пока шплинт не войдет свободно в отверстие.

• Совместить передние колеса с отметками на ступицах, сделанными при снятии колес. Заранее нанести тонкий слой смазки на направляющие. Ни в коем случае не смазывать гайки крепления колес. Заменить новыми заржавевшие гайки крепления колес. Закрепить гайки. Опустить автомобиль на землю.

Крест-накрест затянуть гайки крепления колес (110 Нм).

• На СТО проверить развал-схождение колес, при необходимости отрегулировать.

Пылезащитный чехол Снятие • Снять наконечник поперечной рулевой тяги.

• Зажать наконечник поперечной рулевой тяги в тисках.

• С помощью зубила и молотка снять пылезащитный чехол. Устанавливать зубило, как изображено на рисунке.

Внимание. Будьте осторожны, не повредите зубилом шаровой палец и наконечник тяги.

Установка • Вытереть наконечник поперечной рулевой тяги от старой смазки.

• Нанести на внутреннюю часть нового пылезащитного чехла небольшой слой литиевой смазки и одеть его на шаровой палец шарнира рулевой тяги.

• Напрессовать пылезащитный чехол на шаровой палец. На СТО для этого применяют спец. приспособление Mazda 49 F034 201-1.

• Установить наконечник поперечной рулевой тяги.

Гофрированный чехол Снятие • Демонтировать наконечник поперечной рулевой тяги.

• С помощью пассатижей и отвертки снять хомут.

• Снять резиновую манжету.

Внимание. При повреждении манжеты внутрь могла попасть грязь, которая вместе со смазкой действует как абразивный порошок, что ведет к разрушению рулевого механизма. При наличии грязи, следов ржавчины на зубчатой рейке необходимо перебрать рулевой механизм (на СТО).

Установка

• Нанести тонкий слой смазки на поперечную рулевую тягу -С-.

• Смазать каемку -Е- гофрированного чехла -Ви одеть его на поперечную рулевую тягу -С-.

• Надеть гофрированный чехол на корпус зубчатой рейки А.

• Обернуть проволокой (два оборота) гофрированный чехол со стороны рулевого механизма, закрутить концы проволоки и прижать их к поверхности чехла. Вместо проволоки можно использовать хомут подходящего диаметра -D-.

• Каемка гофрированного чехла должна зайти за выступ поперечной рулевой тяги. Надеть на гофрированный чехол хомута -F-.

Внимание. Нельзя крутить (вращать) гофрированный чехол.
