Снятие и установка блока переключателей, расположенного на колонке рулевого

Снятие и установка блока переключателей, расположенного на колонке рулевого управления

Внимание. В данном руководстве описаны снятие/установка переключателей на автомобили без надувной подушки безопасности.

Примечания дли автомобилей с надувной подушкой безопасности указаны в конце данного раздела.

Снятие • Снять провод, соединяющий отрицательный (-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник имеет специальный код (для предотвращения кражи), последний будет сброшен при отключении аккумулятора. Отличительным признаком данного типа радиоприемников является размещенное на панели слово "CODE" либо значок ключа красного цвета. После подключения аккумуляторной батареи необходимо ввести правильный код. Для этого необходимо его заранее узнать либо на СТО, либо на предприятии-производителе радиоприемника.

• Демонтировать рулевое колесо.

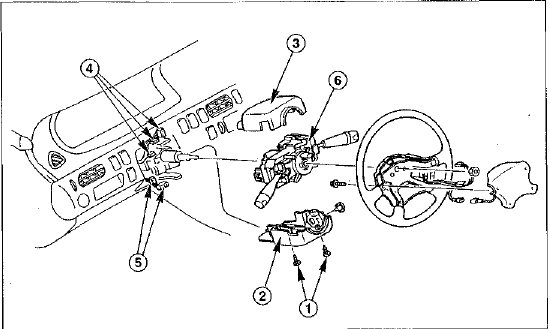

• Вывернуть два или три винта - 1 - .

• Снять нижний кожух колонки рулевого управления -2-.

• Снять верхний кожух колонки рулевого управления.

• Отсоединить многоконтактные штекерные колодки -4- и -5- от переключателей на колонке рулевого управления.

• Потянуть на себя и снять блок переключателей с вала рулевого управления.

Примечание. Демонтированный блок переключателей может быть разобран для замены отдельных деталей.

Установка • Надеть блок переключателей на вал рулевого управления и восстановить все штекерные соединения.

• Установить блок переключателей на место (в исходное положение).

• Закрепить верхний и нижний кожух колонки рулевого управления с помощью двух или трех винтов.

• Установить рулевое колесо.

• Подключить провод к отрицательному (-) полюсу аккумуляторной батареи. В случае необходимости ввести в радиоприемник спец.

код и установить время на часах.

Автомобили с надувной подушкой безопасности • Обязательно прочесть правила эксплуатации надувной подушки безопасности.

• Перед снятием рулевого колеса демонтировать надувную подушку безопасности со стороны сиденья водителя.

• Вывернуть винты крепления спиральной пружины.

• Блок переключателей на колонке рулевого управления закреплен с помощью трех винтов.

• После монтажа блока переключателей установить и отрегулировать спиральную пружину.
