Peugeot 406: Автомагнитола 4030 - Инструкция по эксплуатации - Ремонт и эксплуатация автомобиля Peugeot 406Peugeot 406: Автомагнитола 4030

Передняя панель и органы управления

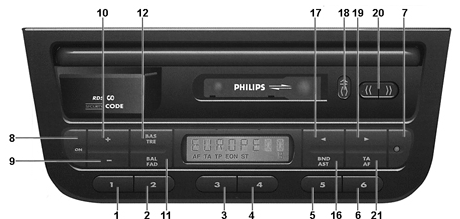

Передняя панель и органы управления
1–6. Кнопки 1–6. Пердварительная настройка приемника 7. Индикатор защитного устройства от кражи 8. Кнопка ON. Включение/ выключение питания 9. Кнопка “-”. Уменьшение громкости звука, уменьшение низких частот, уменьшение высоких частот,баланс левых/ правых и передних/ задних колонок 10. Кнопка “+”. Увеличение громкости звука, усиление низких частот, усиление высоких частот, баланс левых/ правых и передних/ задних колонок 11. Кнопка BAL/ FAD. Однократное нажатие: баланс левых/ правых колонок. Двукратное нажатие: баланс передних/ задних колонок 12. Кнопка BAS/ TRE. Однократное нажатие: выбор регулировки тембра низких частот. Двукратное нажатие: выбор регулировки тембра высоких частот 16. Кнопка BND/ AST. Короткое нажатие: переключение диапазонов FM1/ FM2/ AST/ MW/ LW. Длительное нажатие: включение функции автоматического запоминания станций в диапазоне FM (Autostore) 17. Кнопка . Автоматический или ручной поиск радиостанций в нижней части диапазона 18. Кнопки . Частичное нажатие: реверс. Полное нажатие: извлечение кассеты 19. Кнопка . Автоматический или ручной поиск радиостанций в верхней части диапазона 20. Кнопки . Быстрая перемотка вперед/ назад 21. Кнопка TA/ AF. Короткое нажатие: приоритет информации о дорожной обстановке. Длительное нажатие: включение/ выключение функции AF автоматического поиска частоты вещания выбранной станции RDS, на которой обеспечивается лучший прием сигнала

можете купить тренажер для дома купить диски на штангу в интернет магазине

Дистанционное управление с рулевой колонки
Дистанционное управление с рулевой колонки
А. Вверх. Увеличение громкости звука В. Вниз. Уменьшение громкости звука С. Назад. Автоматический поиск станций в верхней части диапазона D. Вперед. Автоматический поиск станций в нижней части диапазона Е, F. Вращение. Выбор режима работы магнитолы (приемник или проигрыватель кассет)

Технические характеристики Защита от кражи: кодируемое устройство с 4-х значным кодом.

Дистанционное управление с рулевой колонки: рычаг с органами управления, установленный на рулевой колонке справа от рулевого колеса.

Радиоприемник: выходная мощность: 4х12 Вт (4х3,5 Вт при коэффициенте нелинейных искажений до 1%). Система радиоданных RDS.

Частотные диапазоны радиоприемника: – FM: 87,5–108 МГц; – MW: 531–1629 кГц; – LW: 144–288 кГц.

Количество фиксируемых настроек: – FM (автоматическое запоминание в режиме AST): 6; – FM (ручное запоминание): 12 (2 поддиапазона FM1 и FM2 по 6 станций); – MW (ручное запоминание): 6; – LW (ручное запоминание): 6.

Кодируемое устройство против кражи Устройство выполнено на базе микропроцессора. После отключения автомагнитолы от электросети автомобиля (снятие аккумулятора, демонтаж магнитолы или первоначальная ее установка) необходимо ввести код безопасности. Магнитола сможет быть включена только после ввода правильного кода.

Ввод кода

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите магнитолу кнопкой ON. Нажмите кнопку 1 предварительной настройки. На дисплее появится 0 - - -. Нажмите несколько раз кнопки 17 или 19, чтобы на дисплее появилась первая цифра кода (7 - - -).

2. Для подтверждения ввода первой цифры и перехода к вводу второй цифры кода нажмите кнопку 1. На дисплее появится 70 - - -. Нажмите несколько раз кнопки 17 или 19, чтобы на дисплее появилась вторая цифра кода (73 - -). 3. Проделайте эти операции для ввода правильного кода и в завершение нажмите кнопку 1 для подтверждения ввода четвертой цифры кода. Если введенный код верный, то послышится короткий сигнал высокого тона. Магнитола готова к работе.

Случай ввода неверного кода Если при вводе кода была допущена ошибка, раздастся короткий сигнал низкого тона. На дисплее появится сообщение “ERR CODE”. Повторение попытки ввода кода возможно только после паузы в 1 минуту. Продолжительность периода ожидания увеличивается вдвое после еще одной неудачной попытки. Этот период ограничен примерно 32 минутами. Выключение магнитолы не влияет на длительность обязательной паузы. Отсчет времени паузы начнется снова при включении магнитолы. После окончания паузы на дисплее появится сообщение “CODE”. Теперь можно вводить код.

Индикатор 7 красного цвета мигает при включенном зажигании, указывая на включение защитного устройства против кражи. Индикатор гаснет при включении зажигания или магнитолы.

После отсоединения или повторного подсоединения аккумулятора на дисплей магнитолы выводится сообщение “CODE”. Введите код.

Аудиосистема Включение и выключение производится кнопкой ON. Если зажигание выключено, магнитола автоматически отключится через 1 час.

Радиоприемник Кнопки 1–6 (cм. рис. Передняя панель и органы управления). Короткое нажатие: включение фиксированной настройки на предварительно выбранную радиостанцию. Длительное нажатие: запоминание текущей настройки в ручном режиме.

16. Короткое нажатие: переключение диапазонов FM1/ FM2/ AST/ MW/ LW. Длительное нажатие: включение функции автоматического запоминания станций в диапазоне FM.

17. Кнопка поиска (автоматического или ручного) радиостанций в нижней части диапазона.

19. Кнопка поиска (автоматического или ручного) радиостанций в верхней части диапазона.

21. Короткое нажатие: включение/ выключение режима ТА. Длительное нажатие: включение/ выключение функции AF.

Особенности приема радиосигналов Радиоприемник может принимать сигналы системы радиоданных RDS. Если сигнал выбранной радиостанции в диапазоне FM удовлетворяет стандарту RDS, приемник автоматически настраивается на ту частоту, которая обеспечивает наилучшее качество приема.

Выбор радиостанции (автоматический поиск) Нажмите кнопку 17 или 19 (cм. рис. Передняя панель и органы управления) для начала автоматического поиска и настройки на радиостанцию. При поиске проходит сканирование выбранного диапазона, которое отражается на дисплее. После настройки на ближайшую по частоте сигнала радиостанцию на дисплее фиксируется частота вещания этой станции. Если включен режим ТА, автоматический поиск ограничивается только RDS станциями, которые передают дорожные сообщения. Режим ТА является одной из функций, обеспечиваемых системой RDS.

Автоматический поиск можно включить также с помощью рычага дистанционного управления на рулевой колонке.

При поиске радиостанций вручную нажмите и удерживайте кнопки 17 или 19. Предупреждение Если после сканирования всего диапазона не найдено ни одной вещающей радиостанции, радиоприемник переходит в режим поиска удаленных станций с более слабым сигналом.

Запоминание настроек на радиостанции С помощью шести кнопок 1–6 можно предварительно настроить приемник на 30 станций: 6 станций в поддиапазоне FM1, 6 станций в поддиапазоне FM2, 6 станций в диапазоне AST, 6 станций в диапазоне MW, 6 станций в диапазоне LW. Частоты шести станций в диапазоне AST заносятся в память автоматически. Запоминание фиксированных настроек на выбранные радиостанции, работающие в других диапазонах, производятся вручную.

Ручное запоминание настройки на выбранную станцию Выберите желаемый диапазон (кроме AST). Настройте приемник на какую-либо станцию. Нажмите на одну из шести кнопок 1–6 и удерживайте ее не менее 2-х секунд. Дождитесь короткого звукового сигнала, который подтверждает запоминание текущей настройки приемника. Новая занесенная в память фиксированная настройка заменяет в памяти предыдущую радиостанцию, соответствующую данной кнопке предварительной настройки в данном диапазоне.

Автоматическое запоминание радиостанций в диапазоне FM Функция AST обеспечивает автоматический поиск и запоминание настройки приемника на 6 наиболее мощных станций, работающих в диапазоне FM. Эта функция может быть использована только в диапазоне FM. При попытке включить функцию AST в диапазоне MW или LW Вы услышите короткий сигнал низкого тона и на дисплее появится сообщение “NO AST”. Нажмите кнопку AST 16 и удерживайте ее не менее 2-х секунд. При этом Вы услышите короткий сигнал низкого тона. На дисплее появится сообщение “FM AST”. Приемник автоматически занесет в память частоты шести наиболее мощных радиостанций в диапазоне предварительной настройки. После запоминания настройки на 6 станций приемник выдаст короткий звуковой сигнал и настроится на частоту, соответствующую кнопке 1 выбора предварительной настройки. При повторном включении функции AST новые частоты шести наиболее мощных радиостанций замещают старые частоты, хранившиеся в памяти. Если приемник не может найти в диапазоне FM 6 работающих станций, в оставшиеся свободными ячейки памяти заносится код “0000 AST” (который выводится на дисплей при нажатии соответствующих кнопок выбора предварительной настройки). При включении функции AST, когда приемник работает в режиме ТА, приоритет запоминания отдается тем станциям, которые могут передавать дорожные сообщения.

Запоминание радиостанций при выключенной функции AF Если запоминание станций, работающих в диапазоне FM в стандарте системы RDS, производилось при выключенной функции AF, то включение предварительной настройки приемника не приводит к автоматическому включению функции AF (функция AF обеспечивает выбор одной из частот вещания станции, на которой прием сигнала отличается наилучшим качеством).

Система радиоданных RDS Приемник декодирует информацию, передаваемую одновременно с основным FM радиосигналом, и использует ее для оптимизации качества приема и вывода на дисплей названия выбранной станции.

Основные функции системы RDS Оптимизация приема радиосигнала (функция AF). Если радиостанция ведет одновременное вещание на нескольких частотах, то приемник автоматически выбирает ту частоту, которая обеспечивает наилучшие условия приема.

Название радиостанции. Если станция вещает в стандарте RDS, на дисплей магнитолы вместо частоты сигнала и диапазона выводится название принимаемой станции.

Прием дорожных сообщений (режим ТА). Система RDS позволяет принимать оперативную информацию о дорожной обстановке, даже когда включен проигрыватель аудиокассет. Режим ТА имеет приоритет перед кассетой. Система RDS обеспечивает также прием сообщений о дорожной обстановке, которые передаются другими радиостанциями, входящими в сеть EON.

Оптимизация приема радиосигнала Включенная функция AF становится активной при ухудшении качества приема радиосигнала. Функция AF активизируется автоматически при изменении настройки приемника (частоты или диапазона). Исключением является случай настройки на предварительно выбранную станцию, если запоминание настройки было произведено при выключенной функции AF.

Индикатор функции AF работает следующим образом: – индикатор горит постоянно, если работает несколько передатчиков радиостанции; – индикатор мигает если: • радиостанция вещает не в стандарте RDS. Индикатор автоматически перестает мигать спустя 2 минуты после начала приема сигнала этой станции; • радиостанция вещает в стандарте RDS, но только на одной частоте; • автомобиль находится на границе зоны уверенного приема сигнала передатчика радиостанции (или антенна находится в зоне радиотени). При этом последняя частота настройки приемника сохраняется без изменения.

Поиск частоты радиосигнала на границе зоны уверенного приема Если автомобиль вышел или находится на границе зоны уверенного приема радиосигнала передатчика, приемник производит поиск другой частоты этой же радиостанции. Поиск может продолжаться несколько секунд. Во время поиска другой частоты вещания радиостанции на дисплей магнитолы выводится сообщение “SEEK+[название станции]”. Если другой частоты, обеспечивающей более качественный прием, не найдено, сохраняется прежняя настройка приемника. При изменении частоты настройки приемника может наблюдаться короткий перерыв звучания. В процессе поиска новой частоты станции индикатор AF продолжает мигать.

Выключение функции AF Нажмите кнопку TA/ AF 21 и удерживайте ее не менее двух секунд, чтобы включить функцию AF. При этом индикатор AF погаснет, а поиск частоты, обеспечивающей лучшее качество приема, прекратиться. Независимо от изменения качества приема радиосигнала настройка приемника останется на той частоте, которая была в момент выключения функции AF.

Дорожная информация (режим ТА) При включении режима ТА приоритет отдается сообщениям о дорожной обстановке, которые передаются станциями RDS. Во время подобного сообщения прослушивание текущей передачи или воспроизведение кассеты автоматически приостанавливаются. Во время передачи дорожной информации кассета становится на паузу, на дисплей выдаются чередующиеся сообщения “TRAFFIC” и “[название радиостанции]”, все кнопки управления приемником отключены, сохраняется возможность регулировки звука. После завершения дорожного сообщения громкость автоматически возвращается на исходный уровень. Одновременно включается кассета.

Некоторые особенности работы приемника в режиме ТА При включенном режиме ТА автоматический поиск проводится только среди станций, способных передавать сообщения о дорожной обстановке. Аналогично при автоматическом запоминании (функция AST) станций с наиболее мощными сигналами приоритет отдается тем из них, которые работают в стандарте RDS и способны передавать сообщения о дорожной обстановке.

Включение режима ТА Включите приемник в диапазон FM. Нажмите кратко кнопку TA/AF 21. На дисплее загорится индикатор ТА. Работа приемника в режиме ТА возможна только при настройке на станцию, способную передавать дорожные сообщения. Признаком того, что приемник настроен на такую станцию, является включенный индикатор ТР на дисплее. Если приемник настроен на станцию, которая не может передавать дорожные сообщения, раздастся предупреждающий звуковой сигнал.

Прерывание сообщения о дорожной обстановке Для прерывания сообщения коротко нажмите кнопку TA/ AF 21. При этом режим ТА остается включенным и индикатор ТА продолжает гореть на дисплее. Также сообщение прерывается автоматически, если сигнал становится слишком слабым.

Выключение режима ТА В промежутке между сообщениями коротко нажмите кнопку ТА/ AF 21. Индикатор ТА погаснет.

Дорожная информация (режим EON) Режим EON системы RDS расширяет возможности приемника, работающего в режиме ТА. Если приемник настроен на какую-либо станцию, не способную передавать дорожную информацию, режим EON позволяет автоматически следить за другими станциями, которые могут передавать эту информацию. Тогда при передаче подобного сообщения прослушивание станции, на которую настроен приемник, будет временно прервано для приема дорожной информации. При настройке приемника на любую станцию, входящую в сеть EON, на дисплее загорается индикатор “EON”. Режим EON может быть использован только при включенном режиме ТА. Во время прослушивания сообщения, передаваемого входящей в сеть EON станцией, на дисплей выдается название этой станции.
