Volkswagen Passat: Символы на электрических схемах - Электрические схемы - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Символы на электрических схемах

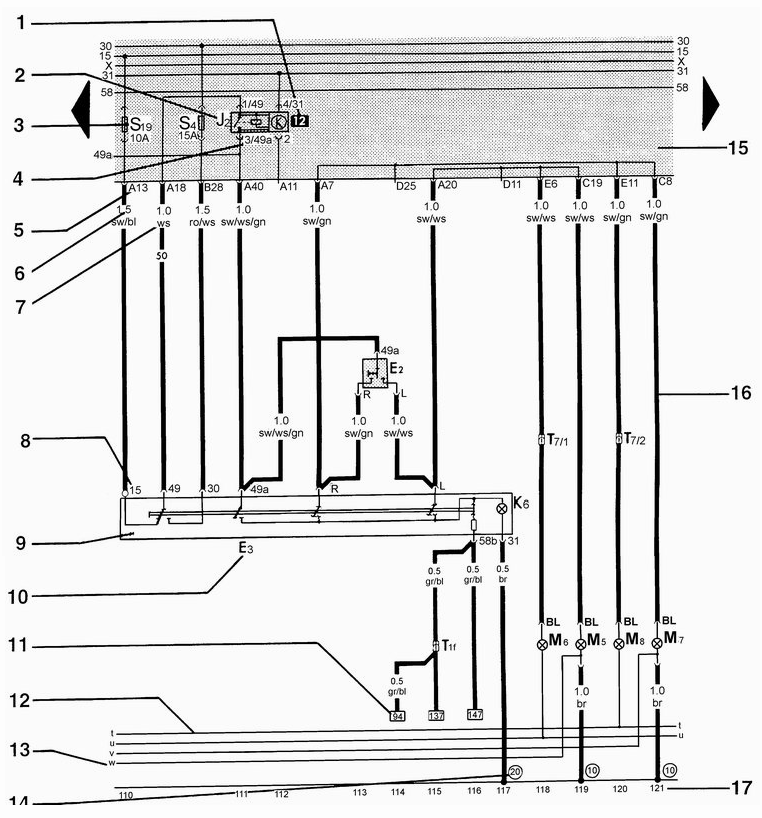

1 – Место расположения реле. Цифра 12 обозначает место расположения реле на блоке.
1 – Место расположения реле. Цифра 12 обозначает место расположения реле на блоке.

2 – Обозначение блока или элемента. Обозначение блока или элемента приведены в спецификации.

3 – Обозначение предохранителя. Например: Предохранитель 19 с током защиты 10 А.

4 – Обозначение контактов. Например: Контакт 3/49а. 3 – контакт 3 реле 12 на блоке реле.

5 – Обозначение контактов на блоке реле. А13 обозначает контакт 13 разъема А.

6 – Сечение провода в мм2.

7 – Цвет провода. Цвета провода приведены на электрических схемах. 8 – Обозначение контакта.

9 – Блок или элемент.

10 – Обозначение блока или элемента и его номер.

11 – Продолжение электропроводки. Номер в прямоугольнике указывает на электрическую цепь к которой подсоединяется данный провод.

12 – Внутренние соединения.

13 – Продолжение электропроводки внутреннего соединения.

14 – Обозначение точки заземления.

15 – Блок реле и предохранителей.

16 – Внешние соединения.

17 – Номера координат. Предназначены для облегчения поиска узлов на схемах.
