Volkswagen Passat: Расположение реле и предохранителей - Электрические схемы - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Расположение реле и предохранителей

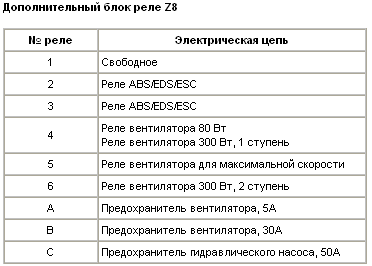

Расположение реле и предохранителей может отличаться в зависимости от оборудования автомобиля и года изготовления. Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира. На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.

Срочный займ на карту кукуруза онлайн займы.рф.

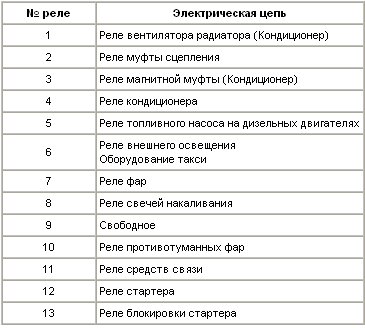

Блок реле R
Блок реле R

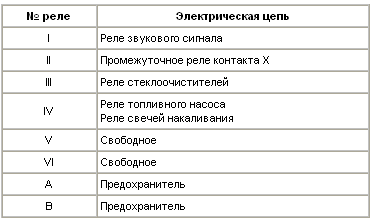

Блок реле Z13 – над блоком реле R
Блок реле Z13 – над блоком реле R

Предохранители и реле, расположенные в электронном блоке в моторном отсеке Реле

Предохранители и реле, расположенные в электронном блоке в моторном отсеке Реле низкой мощности свечей подогрева охлаждающей жидкости. Реле высокой мощности свечей подогрева охлаждающей жидкости Реле контакта 30 Предохранитель водяного насоса, двигатель AGZ Предохранитель системы управления двигателем, 15А Предохранитель свечей накаливания, 80А Предохранитель свечей подогрева охлаждающей жидкости, 25А Предохранитель свечей подогрева охлаждающей жидкости, 50А
