Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ВХОДНОГО ВАЛА - ТРАНСМИССИЯ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ВХОДНОГО ВАЛА

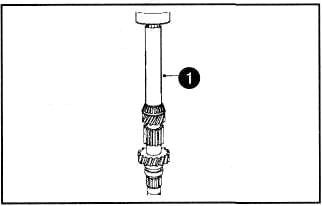

1. Установить и напрессовать передний подшипник входного вала, используя специальное

1. Установить и напрессовать передний подшипник входного вала, используя специальное приспособление (25412006).

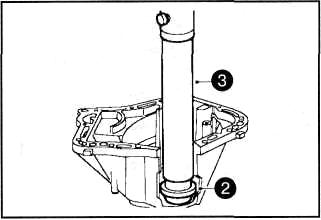

2. Установить наружное кольцо зад него подшипника в картере коробки передач,

2. Установить наружное кольцо зад него подшипника в картере коробки передач, используя специальный инс трумент (254120З4 и 25412002).

З. Запрессовать наружное кольцо подшипника, используя специальное приспособление (25412011), как указа но на рисунке ниже.

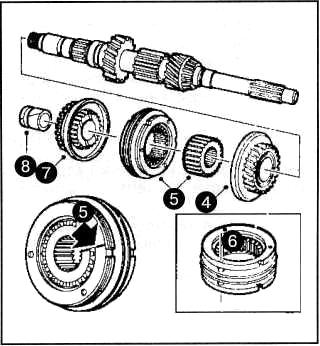

4. Установить ведущую шестерню З-й передачи.

4. Установить ведущую шестерню З-й передачи.

5. Установить муфту и ступицу синхро низатора, предварительно совместив установочные метки, нанесенные при разборке.

6. Выставить в одну линию- метки на ползунах синхронизатора со стороны шестерни З-й передачи.

7. Установит ведущую шестерню 4-й передачи.

8. Установить втулку, как показано на рисунке.

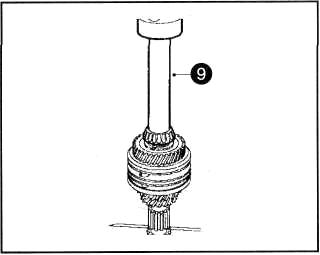

9. Установить задний подшипник входного вала, используя специальное приспособление

9. Установить задний подшипник входного вала, используя специальное приспособление (25412006).
