Iran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВХОДНОГО ВАЛА - ТРАНСМИССИЯ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РАЗБОРКА ВХОДНОГО ВАЛА

1. Навернуть на несколько витков гайку входного вала, чтобы предотвратить его

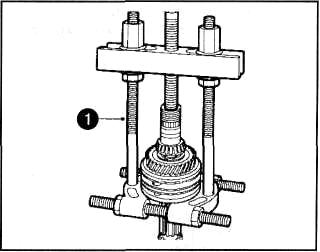

1. Навернуть на несколько витков гайку входного вала, чтобы предотвратить его повреждение при разборке. Установить съемник на шестерню З-й передачи и спрессовать подшипник, используя специальные инструменты (25407001 и 25405001).

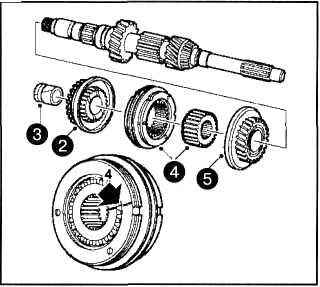

2. Снять ведущую шестерню 4-й пере дачи.

2. Снять ведущую шестерню 4-й пере дачи.

З. Снять втулку с шестерни 4-й пере дачи.

4. Снять синхронизатор и ступицу син хронизатора в сборе.

5. Снять шестерню З-й передачи.

6. Используя специальное приспособление (25405001), спрессовать передний подшипник

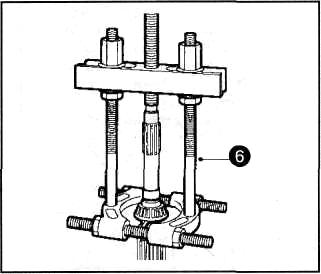

6. Используя специальное приспособление (25405001), спрессовать передний подшипник с входного вала так, как показано на рисунке.

    РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - РЕГУЛИРОВКА ПОДШИПНИКА ВХОДНОГО ВАЛА
    1. Установить регулировочную шайбу, используя шайбу предварительного на тяга (25409001). 2. Установить наружное кольцо под шипника входного вала. З. Установить входной вал в сборе. 4. Установит ...

    РАЗБОРКА И СБОРКА ЭЛЕМЕНТОВ КОРОБКИ ПЕРЕДАЧ - СБОРКА ВХОДНОГО ВАЛА
    1. Установить и напрессовать передний подшипник входного вала, используя специальное приспособление (25412006). 2. Установить наружное кольцо зад него подшипника в картере коробки передач, ...
