Ford Mondeo: Распыление дизельного топлива – двойные пружинные форсунки - Система впрыска топлива - Руководство по техобслуживанию и ремонту автомобиля Ford MondeoFord Mondeo: Распыление дизельного топлива – двойные пружинные форсунки

Форсунки являются исключительно последней инстанцией дизельной системы впрыскивания. Они распыляют топливо под высоким давлением в камеру сгорания. Чтобы минимизировать возникающие при сгорании шумы и несколько «укротить» взрывоопасные скачки давления в цилиндрах, форсунки Mondeo оснащаются двумя пружинами. Ход первой пружины установлен таким образом, игла форсунки уже при 222 – 230 бар легко приподнималась со своего седла. Благодаря этому в камеру сгорания попадает небольшое количество топлива и воспламеняется.

«Предварительное впрыскивание» предназначено для плавного роста давления сгорания, так как оно действует, в некоторой степени как «фитиль» в течение нескольких миллисекунд перед основным впрыскиванием, которое происходит при 380 – 398 бар. В Mondeo эти оба процесса впрыскивания «плавно» переходят друг в друга, электромагнитный клапан высокого давления получает для этого второй управляющий импульс. После этого игла распылителя полностью поднимается и впускает основной объем топлива через шесть отверстий из системы впрыска в полость камеры сгорания. Вызванное «предварительным сгоранием» завихрение воздуха увлекает свежие частицы топлива и образуется почти однородная и легко воспламеняемая дизельно-воздушная смесь. Воздействующая на иглы распылителей высокая упругость пружины препятствует тому, чтобы давление сгорания не ответило обратным ударом по топливной системе. Поскольку никогда не впрыскивается весь объем топлива, избыточное топливо стекает – как уже упомянуто выше – по сливному трубопроводу обратно в топливный бак. Заданное время между началом впрыска и моментом зажигания составляет 0,002 секунды. Отсюда понятно, что даже малейшее нарушение функционирования, например, «заедание» иглы распылителя, выведет физически сбалансированный процесс сгорания из равновесия. Потери мощности, черный дым или сильные «шумы иглы» (даже при прогретом двигателе) являются несомненными и «слышимыми» признаками того, что дизельный двигатель находится в таком «состоянии».

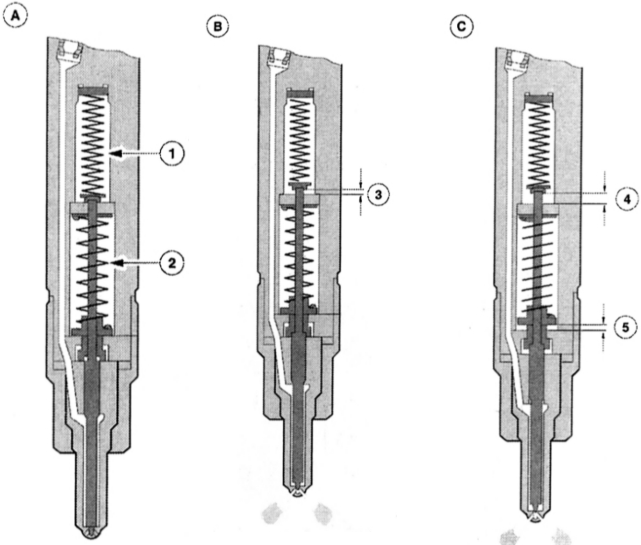

Двойной процесс впрыскивания:
Двойной процесс впрыскивания:
(А) форсунка закрыта, (В) Предварительное впрыскивание, (С) основное впрыскивание, 1 — Пружина 1, 2 — Пружина 2, 3 — Ход 1, 4 — Ход 1 + ход 2, 5 — Ход 2.
