Honda Accord: Проверка исправности функционирования и замена подрулевых переключателей - Бортовое электрооборудование - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Проверка исправности функционирования и замена подрулевых переключателей

Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Подушки безопасности - общая информация). Электропроводку цепи SRS легко отличить по желтому цвету изоляции.

Комбинированный подрулевой переключатель управления осветительными приборами

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Комбинированный стебельковый переключатель расположен на левой стороне рулевой колонки и обеспечивает управление функционированием указателей поворотов/аварийной сигнализации, головных фар, диммера и парковочных огней.
2. Снимите переключатель.

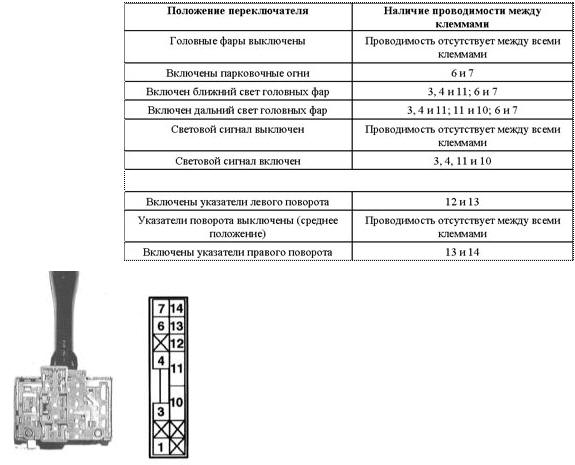

3. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте правильность распределения проводимости между клеммами переключателя в различных его положениях. В случае выявления нарушений замените переключатель.

ЗАМЕНА

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите не менее трех минут, прежде чем приступать к демонтажу накладки.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите коленный упор и крышки рулевой колонки (см. Главу Кузов).

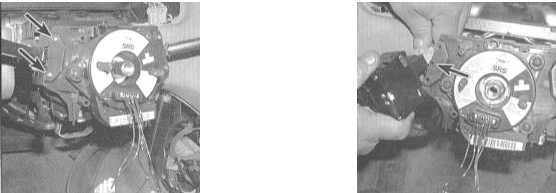

3. Выверните крепежные винты, рассоедините разъемы электропроводки и снимите сборку переключателя с рулевой колонки.

4. Установка производится в обратном порядке.

4. Установка производится в обратном порядке.

Подрулевой переключатель управления функционированием очистителей/омывателей ветрового стекла

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переключатель расположен под рулевым колесом справа на рулевой колонке.
2. Снимите переключатель.
3. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте правильность распределения проводимости между клеммами переключателя в различных его положениях. В случае выявления нарушений замените переключатель.

ЗАМЕНА

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите не менее трех минут, прежде чем приступать к демонтажу накладки.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите коленный упор и крышки рулевой колонки (см. Главу Кузов).

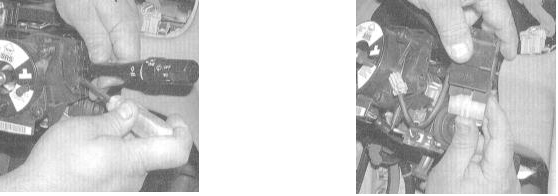

3. Выверните крепежные винты, рассоедините разъемы электропроводки и снимите

3. Выверните крепежные винты, рассоедините разъемы электропроводки и снимите сборку переключателя с рулевой колонки.

4. Установка производится в обратном порядке.

4. Установка производится в обратном порядке.

Переключатель управления функционированием системы управления скоростью (темпостатом)

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На рассматриваемых моделях переключатель SET/RESUME темпостата вмонтирован в рулевую колонку, тогда как главный выключатель системы (ON/OFF) находится на панели приборов, слева от рулевого колеса. Описание процедур проверки и замены главного выключателя приведено Разделе Проверка исправности функционирования и замена выключателей панели приборов.
2.Снимите переключатель SET/RESUME с рулевой колонки.

3. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника

3. При помощи омметра или оборудованной индивидуальным источником питания лампы-пробника проверьте наличие проводимости между клеммами переключателя в каждом из его положений (см. сопроводительную иллюстрацию). В случае необходимости замените сборку. Если проверка подтверждает исправность переключателя, однако функционирование его нарушено, проверьте состояние электропроводки, соединяющей сборку с расположенным под панелью приборов блоком управления.

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите как минимум три минуты, прежде чем приступать к выполнению процедуры.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите с рулевого колеса модуль подушки безопасности (см. Главу Подвеска и рулевое управление).

3. Выверните крепежные винты, рассоедините электрические разъемы и снимите переключатель

3. Выверните крепежные винты, рассоедините электрические разъемы и снимите переключатель с рулевого колеса.

4. Установка производится в обратном порядке.
