Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА ВЕДУЩЕГО ШКИВА КОМПРЕССОРА
1. Снять компрессор в сборе с автомо биля.
2. Снять ведущую пластину компрес сора.

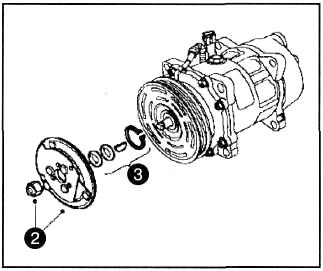

З. Снять стопорное кольцо, шайбы и шпонку, как показано на рисунке.

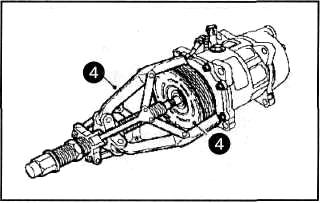

4. Установить специальный съемник и спрессовать шкив привода компрессора.
5. Установка производится в последовательности обратной снятию.
СНЯТИЕ И УСТАНОВКА ВЕДУЩЕЙ ПЛАСТИНЫ КОМПРЕССОРА
1. Снять компрессор.
2. Установить специальное приспо собление, как показано на рисунке.
З. Отвернуть центральную гайку креп ления.
4. Установить специальный съемник, как указано на рисунке.
...
ПРОВЕРКА УРОВНЯ МАСЛА В КОМПРЕССОРЕ
1. Отвернуть пробку, указанную на ри сунке.
2. Повернуть шкив компрессора от руки, чтобы открылся доступ к конт рольной пластине.
З. Установить щуп для измерения уровня масла в компрессор.
4. ...
