Iran Khodro Samand: ПРИЖИМНОЙ ПЛУНЖЕР - РЕГУЛИРОВКА - РУЛЕВОЕ УПРАВЛЕНИЕ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПРИЖИМНОЙ ПЛУНЖЕР - РЕГУЛИРОВКА

1. Поднять автомобиль и зафиксиро вать его предохранительными подпо рами.

2. Снять рулевой механизм в сборе.

З. Установить и зафиксировать руле вой механизм в тисках, затем отвернуть два

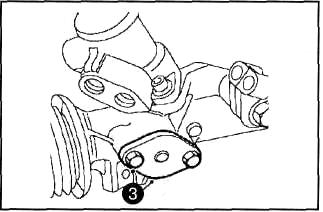

З. Установить и зафиксировать руле вой механизм в тисках, затем отвернуть два болта и пластину, как показано на рисунке.

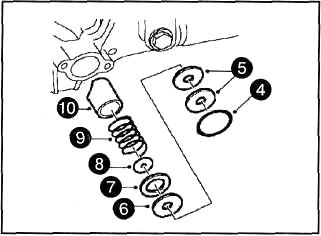

4. Извлечь уплотнительное кольцо.

4. Извлечь уплотнительное кольцо.

5. Извлечь регулировочные гайки.

6. Извлечь пластиковые шайбы.

7. Извлечь прокладку.

8. Снять чашку.

9. Извлечь пружину.

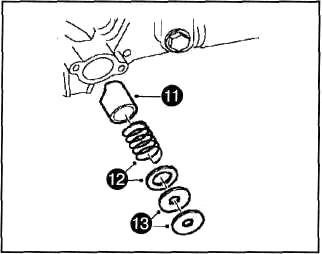

10. Извлечь прижимной плунжер. Очис тить и промыть все детали и отверстие плунжера в корпусе.

11. Нанести на упорный плунжер сма зочный материал, затем установить его.

11. Нанести на упорный плунжер сма зочный материал, затем установить его.

12. Установить прокладку и пружину.

1З.Установить начальный пакет ре гулировочных шайб толщиной 1.5 мм (собрать две шайбы размером 0.7 мм и 0.8 мм).

14. Используя специальный инструмент или сверло (8 мм), отцентрировать плунжер в сборе.

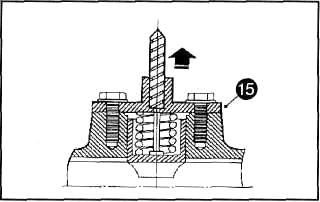

15. Установить держатель индикатора часового типа и извлечь сверло.

15. Установить держатель индикатора часового типа и извлечь сверло.

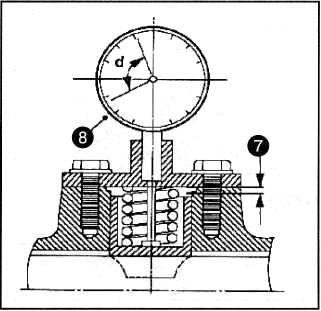

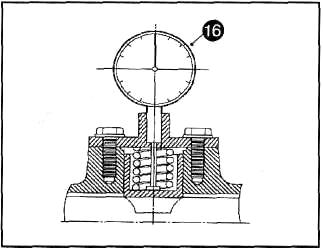

16. Установить индикатор часового типа (24402004), выставить его на ноль.

16. Установить индикатор часового типа (24402004), выставить его на ноль.

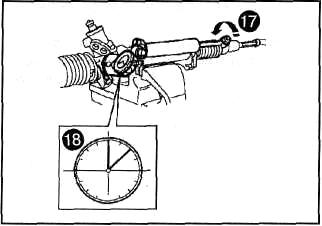

17. Покачать рулевой механизм за шар нир, как показано на рисунке.

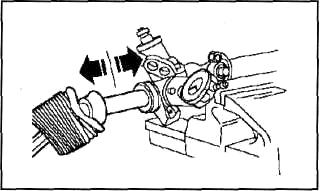

17. Покачать рулевой механизм за шар нир, как показано на рисунке.

18. Отметить величину зазора на инди каторе часового типа.

19. Отодвинуть гофрированный кожух рулевой тяги, переместить рейку и зафиксировать

19. Отодвинуть гофрированный кожух рулевой тяги, переместить рейку и зафиксировать на расстоянии 80 мм от корпуса рулевого механизма (средняя точка рулевого механизма), как показано на рисунке.

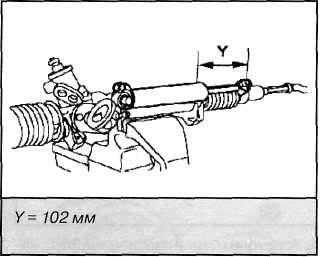

20. Выставить палец шарнира рулевой тяги на расстоянии 102 мм от корпуса рулевого

20. Выставить палец шарнира рулевой тяги на расстоянии 102 мм от корпуса рулевого механизма (середина рулевого механизма), как показано на рисунке.

21. Найти положение, в котором стрелка индикатора отклоняется на максимальный

21. Найти положение, в котором стрелка индикатора отклоняется на максимальный угол, при перемещении рейки в пределах З0 мм от центра в обоих направлениях. Зафиксировать рулевой механизм в данном положении. Выставить индикатор часового типа на ноль.

22.Упорный плунжер должен быть перегружен от 0.02 до 0.08. Толщина регулировочной

22.Упорный плунжер должен быть перегружен от 0.02 до 0.08. Толщина регулировочной шайбы должна быть равна d + 0.05. Подобрать регулировочные шайбы.

Толщина регулировочных шайб (мм): 0.10-0.12-0.15-0.18-0.20 0.З0 - 0.40 0.50 - 0.60 - 0.70 - 0.80. Удалить индикатор часового типа и первичные регулировочные шайбы.

2З. Используя штангенциркуль, измерить толщину пластиковой шайбы Стандартная

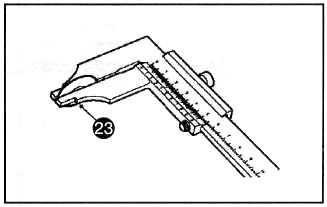

2З. Используя штангенциркуль, измерить толщину пластиковой шайбы Стандартная величинатолщины: 1.5 мм Если толщина шайбы менее стандартной, необходимо заменить ее новой.

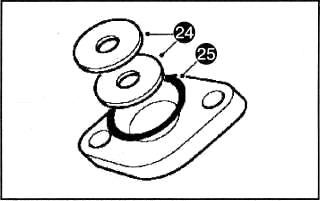

24.Установить на пластину шайбы, начиная с самой тонкой.

24.Установить на пластину шайбы, начиная с самой тонкой.

25.Установить пластиковую шайбу.

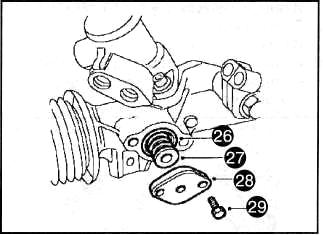

26.Убедиться в том, что прокладка установлена вокруг пружины.

26.Убедиться в том, что прокладка установлена вокруг пружины.

27. Установить колпачок.

28.Установить пластину и шайбы.

29. Затянуть болты крепления моментом затяжки 10 - 15 Н-м.

З0.Установить рулевой механизм на автомобиль.

З1. Заполнить жидкостью гидравличес кую систему и удалить из нее воздух.

З2. Проверить установку рулевого ме ханизма, при необходимости произ вести регулировку.

    КОНТРОЛЬНЫЙ КЛАПАН (ЗОЛОТНИК) - УСТАНОВКА
    1. Нанести на шестерню смазочный материал. 2. Установить шестерню в рейку и за тянуть болты крепления моментом за тяжки 15 Н-м. З. Установить и отрегулировать при жимной плунжер. 4. Подсоедин ...

    НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ - СНЯТИЕ
    1. Поднять автомобиль. 2. Удерживая рулевой наконечник, от пустить стопорную гайку на 1/4 оборота (не перемещать стопорную гайку с это го положения). З. Отпустить гайку крепления наконечника ...
