Volkswagen Passat: Стекло двери - Кузов - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Стекло двери

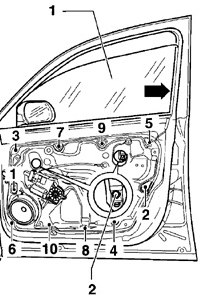

Передняя дверь со снятой обивкой двери
Передняя дверь со снятой обивкой двери

1 – технологические заглушки, 2 – болт Стрелками показано расположение винтов крепления кронштейна с агрегатами к двери.

Направление снятия стекла из двери
Направление снятия стекла из двери

Установка стекла двери
Установка стекла двери

1 – стекло двери, 2 – винт крепления фиксатора стекла

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите внутреннюю обивку двери. 2. Снимите технологические заглушки (1), закрывающие отверстия во внутренней части двери, см. рис. Передняя дверь со снятой обивкой двери. 3. Опустите стекло двери настолько, чтобы открылся доступ к болтам крепления стекла. Предупреждение Если электрические стеклоподъемники не работают, опустите стекло двери вручную. 4. Ослабьте болт (2) (см. рис. Передняя дверь со снятой обивкой двери) и освободите фиксаторы, крепящие стекло к стеклоподъемнику. 5. Приподнимая заднюю часть стекла и одновременно поворачивая его, извлеките стекло наружу из оконного проема двери, см. рис. Направление снятия стекла из двери. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. В последовательности, обратной снятию, установите стекло в дверь и закрепите его на фиксаторах. При этом фиксаторы должны располагаться на уровне технологи ческих отверстий. 2. Переместите стекол назад, вставьте его в направляющую и зафиксируйте винтами (2), затянув их моментом 10 Нм, см. рис. Установка стекла двери. 3. Установите технологические заглушки. 4. Установите внутреннюю обивку двери.
